Щелчок выключателя — и в комнате загорается свет. Мы воспринимаем это как данность, не думая о сложной системе безопасности, которая работает в стенах наших домов. А ведь именно там, в электрических щитках, автоматические выключатели постоянно начеку, готовые мгновенно обесточить линию при любой нештатной ситуации. И среди них модульные автоматы ABB серии S200 стали своего рода «рабочими лошадками», которые можно встретить везде: от обычной квартиры до производственного цеха.
Что же сделало их такими востребованными? Похоже, секрет кроется в сочетании надёжности, универсальности и продуманной до мелочей конструкции.
Что скрывается за щелчком

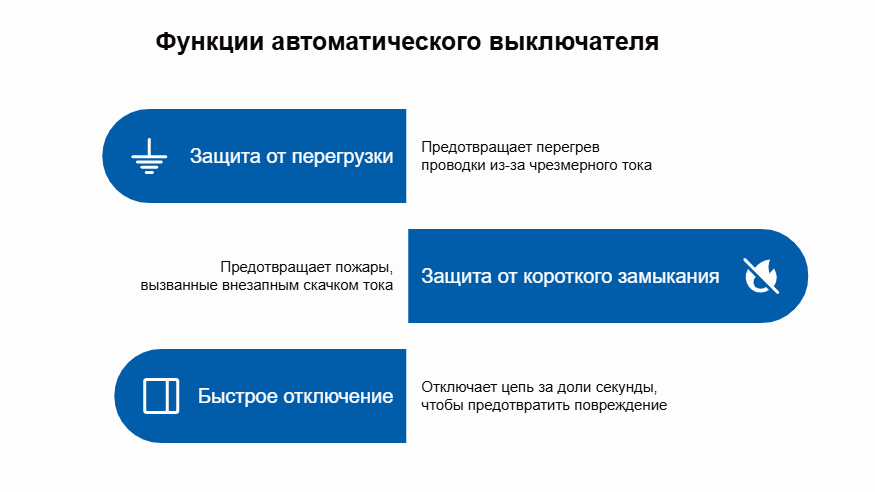

На самом деле, автомат — это нечто большее, чем просто переключатель. Это своего рода часовой, который непрерывно контролирует состояние цепи. Главная его задача — не допустить беды. Скажем, если включить в одну розетку чайник, микроволновку и обогреватель, проводка начнёт опасно греться — это перегрузка. А короткое замыкание — это когда ток в сети вдруг возрастает в сотни раз, грозя пожаром. В любой из этих ситуаций S200 сработает за доли секунды, обесточив линию и защитив проводку, технику и, конечно, людей.
Все автоматы серии S200 входят в линейку System pro M compact® и предназначены для установки на стандартную DIN-рейку. Это делает их монтаж быстрым и удобным, словно сборка конструктора. Модульный принцип позволяет гибко компоновать защиту для объектов любой сложности.
Буквы, которые решают всё
На корпусе автомата всегда есть латинская буква: B, C, D, K или Z. Это не просто маркировка, а ключ к его «характеру» — характеристике срабатывания, которая показывает, насколько устройство чувствительно к резким скачкам тока.
Характеристика B. Самый «чуткий» тип. Он рассчитан на цепи с минимальными пусковыми токами, например, освещение или розетки в жилых домах. Его задача — обеспечить максимальную защиту людей от поражения током.
Характеристика C. Это универсальный солдат. Такие автоматы ставят почти везде, от жилых до коммерческих и промышленных зданий, ведь они отлично подходят для защиты цепей с резистивными и индуктивными нагрузками с низким пусковым током.
Характеристика D. Этот автомат куда более «терпелив». Его сфера — цепи с высокими пусковыми токами, где работают трансформаторы или мощные электродвигатели, которые в момент запуска создают большую нагрузку.
Характеристики K и Z. Это специалисты узкого профиля. Тип K хорошо подходит для защиты двигателей и трансформаторов, так как сочетает защиту от пиковых токов с высокой чувствительностью к перегрузкам. Тип Z, в свою очередь, самый быстрый и используется для защиты чувствительной электроники, где недопустим даже малейший сбой.
Такой выбор характеристик даёт возможность найти оптимальное решение практически для любой задачи, избегая ложных срабатываний и гарантируя надёжность.
Не просто автомат, а целая система
Линейка S200 — это целая платформа устройств, где каждая модель имеет свои сильные стороны.

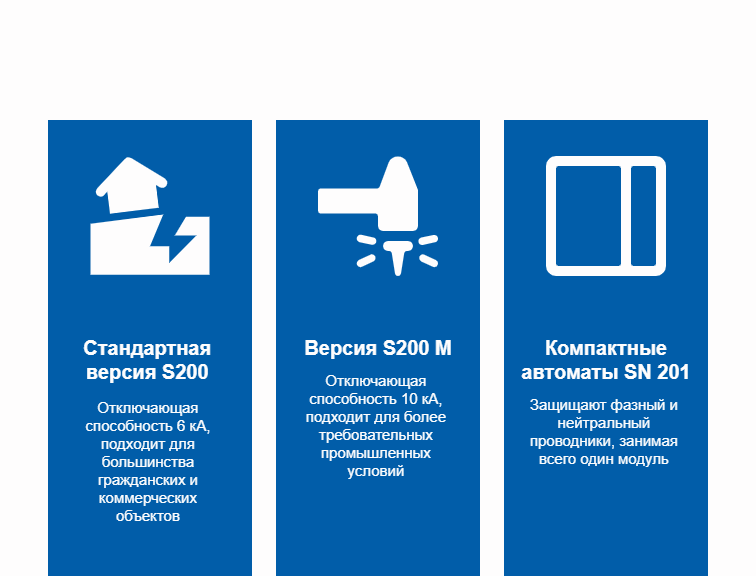

Стандартная версия S200 с отключающей способностью 6 кА покрывает потребности большинства гражданских и коммерческих объектов. Для более требовательных промышленных условий существует серия S200 M с повышенной отключающей способностью 10 кА. А если в щитке мало места, на помощь приходят компактные автоматы SN 201, которые защищают фазный и нейтральный проводники, занимая всего один модуль.
Инженеры ABB уделили много внимания и практическим деталям. К примеру, двойные клеммы упрощают сборку щита, позволяя подключить и проводник, и шину питания одновременно. А индикатор положения контактов (CPI) наглядно показывает состояние автомата (включён или выключен) вне зависимости от положения рычажка — казалось бы, мелочь, но это серьёзно повышает безопасность при обслуживании. Информация на корпусе нанесена лазером, поэтому она не сотрётся и останется читаемой даже спустя годы.
Надёжность в самых суровых условиях
Кстати, автоматы S200 работают не только в зданиях. Существуют специальные исполнения, например S200 MT, предназначенные для железнодорожного транспорта. Эти устройства проходят дополнительные испытания на устойчивость к сильным ударам и вибрации, что подтверждает их способность надёжно работать в действительно суровых условиях. Такой запас прочности говорит сам за себя.
В конечном счёте, модульные автоматы ABB S200 — это не просто компоненты защиты. Это гибкая и продуманная система, которая адаптируется к любым задачам, от домашней розетки до промышленного конвейера. Это тот самый незаметный герой, который обеспечивает стабильность и безопасность в мире, полностью зависящем от электричества.
