Маркировка даёт информацию о свойствах кабеля и позволяет отличать его от других кабелей. Обозначения для разметки проводки выбраны не просто так: правила маркировки прописаны в ГОСТах, правилах устройства электроустановок (ПУЭ) и правилах технической эксплуатации электроустановок потребителей (ПТЭЭП). В документах указано, что жилы проводов нужно обозначать цветом или буквами и цифрами. Также обозначений требует сам электрощит и его компоненты. Разбираемся, как правильно маркировать шкафы, кто и зачем должен этим заниматься.
Зачем нужна маркировка
Оборудование подключают и вводят в эксплуатацию чаще всего одни специалисты, а ремонтируют и заменяют компоненты уже другие люди. Поэтому кабельные линии и провода в первую очередь обозначают для электриков — маркировка упрощает монтаж, ремонт и профилактическое обслуживание, помогает избежать травм и аварий. Пользователям маркировка помогает разобраться в том, за что отвечает та или иная линия: розетки, осветительные приборы, систему отопления, бытовую технику и др. Например, когда семья уезжает в длительный отпуск, благодаря обозначениям в щитке они смогут сами обесточить квартиру.
Кто должен маркировать электрощиты
Электрические шкафы маркируют изготовители на производстве, а компоненты и подключения — электромонтажники, ведь именно они прокладывают и подключают кабельные линии в щитах. Если электромонтажник собирает шкаф или заменяет в нём автоматы, он также обязан выполнить маркировку по принятой и согласованной однолинейной схеме. В редких случаях обозначения наносят пусконаладчики.
Маркировка корпуса электрощита
Прежде всего, должен быть промаркирован сам корпус. На лицевую сторону, обычно на дверцу, наносят наименование щита и его порядковый номер. Например, для осветительного щита с порядковым номером один будет маркировка ЩО-1. Надпись должна быть хорошо видна и легко читаема. Поэтому её делают заглавными печатными буквами и цифрами. Также на корпус необходимо нанести предупреждающую надпись «Опасность поражения электрическим током» или соответствующий знак.

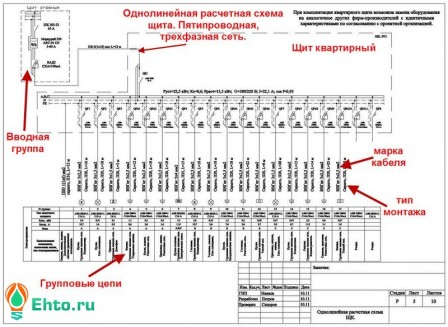

Частью маркировки корпуса может быть однолинейная схема. Её размещают внутри шкафа. Содержание зависит от назначения и компоновки щита. Например, можно указать наименование электроприёмников, номинальные токи автоматов, уставки плавких предохранителей.
Также на корпусе размещают менее значимую информацию: о производителе, особенностях конструкции и эксплуатации.
Маркировка компонентов электрических щитов
Она даёт представление о том, за что отвечает то или иное устройство. Поэтому нет смысла использовать технические термины наподобие QF или SF. Здесь больше подходят понятные значки или краткие описания: освещение кухни, розетки спальни, котёл отопления и др. Но на крупных предприятиях и в многоэтажных зданиях автоматических выключателей в электрощитах может быть очень много и их назначение часто меняется. В этом случае используют нумерацию, а обозначения выносят на отдельный лист бумаги и крепят на дверцу в щитке.
(иллюстрация маркировки компонентов)
В качестве материала для маркировки используют самоклеящуюся ленту — её удобно клеить и снимать. Наклейки можно наносить на сами автоматы или единой полосой вдоль автоматов, расположенных на одной DIN-рейке. Во втором случае важно убедиться, что каждая наклейка соответствует заданному автомату.
(иллюстрация, на которой с одной стороны правильно наклеенные маркеры, а с другой — которые съехали + зелёная галочка и красный крестик)
Маркировка проводов электрических щитов
Маркируют не только отдельные кабели и провода, но и групповые цепи. Для этого используют два вида обозначений — цветовой и буквенно-числовой.
Цвета удобны для визуального восприятия. Этот способ маркировки помогает ускорить поиск и подключение контактов, сделать электромонтажные работы безопаснее. В каждом цвете заложено определённое назначение провода: фазный, защитный или нейтральный проводник, положительный или отрицательный проводник постоянного тока и др. Эти значения стандартизированы и отражены в ГОСТ Р 50462-2009. Например, защитные проводники всегда жёлтые или зелёные.
Но цветовой способ подходит не всегда. На это есть две причины: первая — ограничение количества цветов в палитре, вторая — новые правила маркировки созданы по европейскому образцу и зачастую противоречат старой советской системе, которая всё ещё встречается на практике.
Здесь на помощь приходят буквенно-числовые обозначения. Они универсальные и несут больше информации. Так, входящую группу проводов обозначают латинской буквой L, а на выходе используют маркировку «Гр», то есть группа. Дополняют всё соответствующим номером группы и номером линии.
В качестве материала используют бирки или ленты из поливинилхлорида. Длина каждой бирки — больше 2,5 см. Шрифт должен быть разборчивым и заметным. Также цветовым индикатором может служить не только окрас изоляции, но и цветная изолента или термоусаживаемые трубки. Допускается наносить маркировку прямо на изоляцию провода, если она будет хорошо видна.
Каждый специалист должен понимать, что маркировка делается не для себя, а для облегчения труда и защиты тех, кто потом будет работать с этим оборудованием.
