Преобразователь частоты NVF2G-245/TS4, 245кВт, 380В 3Ф, общий тип (CHINT)

Общие сведения

Преобразователь частоты серии NVF2G представляет собой высокоэффективный преобразователь частоты с незамкнутым контуром и разработан исключительно силами нашей компании.

Его особенностями являются: высокий пусковой крутящий момент (0,5 Гц, в 1,5 раза выше номинального крутящего момента), значительная устойчивость к перегрузкам, гибкость и удобство в эксплуатации, PID в прямом и обратном направлении и др. Преобразователи частоты этой серии можно разделить на минипреобразователи частоты, преобразователи частоты общего типа (мощные инвертеры), преобразователи частоты для вентиляторов и водяных насосов (для малых нагрузок). Они способны адаптироваться к высоким нагрузкам, стабильны и надежны в работе, поддерживают функцию автоматического энергосбережения и др.

Оборудование, в составе которого могут использоваться преобразователи частоты
— Вытяжные вентиляторы
— Насосы
— Системы кондиционирования воздуха
— Конвейерные ленты
— Оборудование для изготовления пищевых продуктов
— Упаковочное оборудование

180
настраиваемых
параметров

Остаются простыми в настройке и подходят для большинства применений

20
функций защиты
от неисправности

Перегрузка по току, перенапряжение, пониженное напряжение, перегрев, обрыв фазы, перегрузка, отключение ПИД и другие функции

Защита от пыли и коррозии
Печатные платы покрыты лаком защищающим токоведущие части от воздействия влаги и предотвращающее наводки, появляющиеся со временем из-за утечки тока по осевшей пыли.

Надёжный IGBT модуль
Силовая часть выполнена на модуле производства Fuji Electric — японской компании, одной из лидеров этой отрасли.

Конденсаторы 105 °C
Дольше сохраняют ёмкость по сравнению с обычными конденсаторами с температурой 85 °C.

Идеальные характеристики для управления двигателями

• Высокий пусковой крутящий момент: 0,5 Гц, 150% номинального крутящего момента двигателя.
• Функция точной автоподстройки к параметрам двигателя: позволяет определить сопротивление статора, ротора и индуктивность рассеяния. Доступны режимы статического и динамического определения.
• Слежение за скоростью: при перезапуске после возобновления подачи питания преобразователь частоты может определить направление вращения и скорость двигателя, после чего плавно продолжит работу.
• Широкий диапазон несущих частот: частот (1–15 кГц) позволяет эффективно уменьшить шум при работе двигателя.
• Повышенная стойкость к перегрузкам: выдерживает 1 минуту при 150% номинальном токе. При тяжелой нагрузке может часто инициировать срабатывание защиты от перегрузки, обеспечивает непрерывную стабильную работу оборудования.
• Контроль за нагрузкой в реальном времени: контроль напряжения на сборной шине и тока двигателя в целях обеспечения стабильного пуска и останова, быстрого отслеживания.

Конструкция высокой надежности

• Универсальная конструкция в отношении входного напряжения: диапазон флюктуаций входного напряжения может достигать ± 15%.
• Функция автоматической регулировки напряжения (AVR) и автоматического ограничения тока может сделать систему более стабильной.

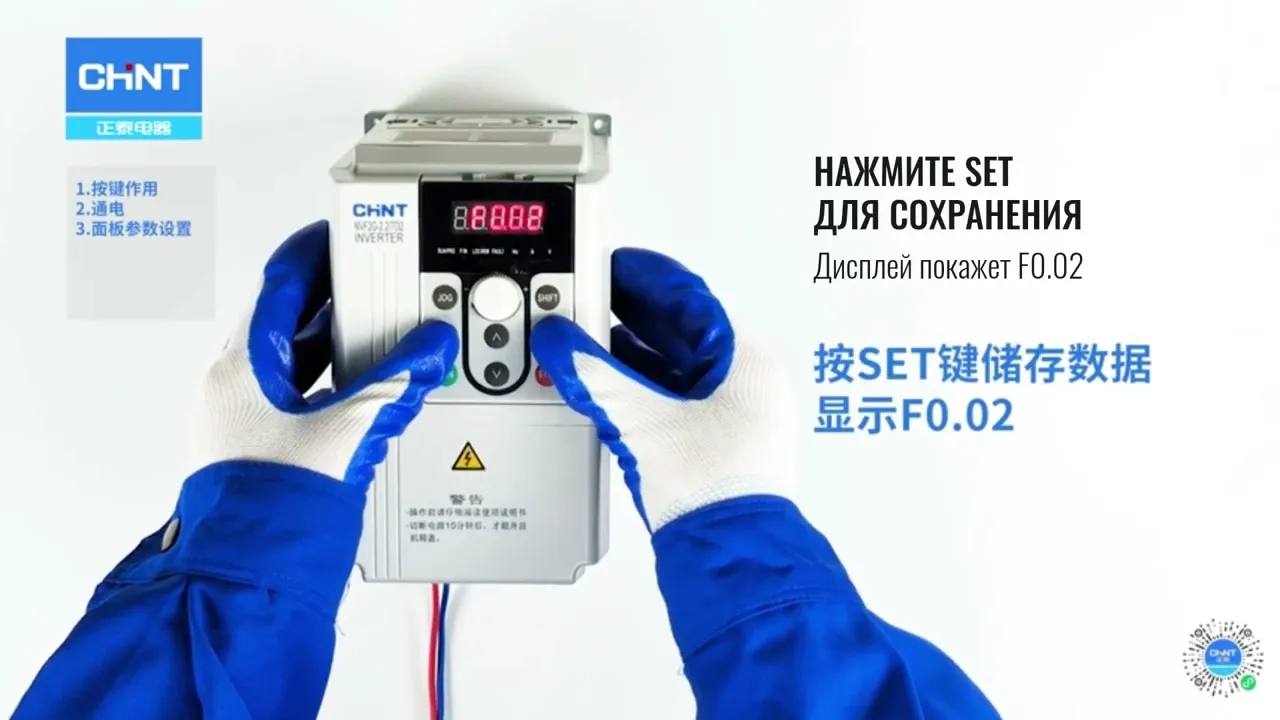

Рукоятка управления скоростью

Встроенная панель управления оснащена переменным резистором плавно управляющим скоростью без дополнительного входа в меню и подтверждения новой уставки скорости.

Вентилятор на подшипниках качения

Такой вентилятор в двое надёжнее, чем его бюджетный аналог на подшипниках скольжения.

Встроенный Modbus

Поддерживает режимы RTU и ASCII по шине RS485.

Прямое подключение датчиков

Поддерживают сигналы 0...10В, 0...20мА, 4...20мА для задания скорости и обратной связи.

ПИД-регулятор

Точная настройка сигнала датчика для компенсации переходных процессов и нейтрализации качения скорости.

Работа с общей шиной постоянного тока

Несколько преобразователей частоты можно подключить параллельно к общей шине постоянного напряжения. Энергия конденсаторов будет накапливаться и расходоваться совместно. Так можно экономить энергию, выделяемую при торможении, избегая ошибки высокого напряжения, не рассеивая её избытки на внешнем тормозном резисторе.

Различные прикладные функции

• Используется интерфейс связи RS-485 и стандартный протокол MODBUS, возможно подключение по сети к внешнему ПЛК.
• Возможна работа при частотах биения, применяемых в текстильной промышленности.
• Эффективное энергосбережение достигается за счет встроенной интеллектуальной функции ПИД-управления и перехода в режим ожидания.
• Простота управления ПЛК: преобразователь частоты может работать с разной скоростью, в зависимости от определенных правил, которые просто реализовать при помощи ПЛК. В программном коде можно определить не только одну частоту вращения для разных этапов работы, но и задать время работы, направление вращения и количество циклов.
• Конструкция общей сборной шины постоянного напряжения: несколько преобразователей частоты можно подключить параллельно к общей сборной шине постоянного напряжения. При этом они будут совместно использовать энергию обратной связи при торможении. Кроме того, благодаря этому можно избежать перенапряжения, стабилизировать напряжение на сборной шине каждого отдельного преобразователя частоты, обеспечить непрерывную и стабильную работу оборудования.

Повышенная стойкость к воздействиям окружающей среды

• Преобразователь частоты должен эксплуатироваться при температуре окружающей среды от -10 °C до +40 °C. При более высоких температурах необходимо снижать мощность на 1% на каждый 1 °C свыше 40 °C.
• Широкий диапазон входного напряжения допускает 15% флюктуацию напряжения 380 В, которое часто используется в строительных и промышленных сетях питания.
• Печатные платы имеют конформное покрытие, что обеспечивает их работоспособность в различных тяжелых условиях.

Спящий режим

Остановка и пробуждение двигателя при низком токе, задании скорости или давления.

Управление несколькими двигателями

Один преобразователь может управлять несколькими двигателями в скалярном режиме управления (F0.00 = 1). Функцию защиты двигателя при этом выполняют внешние автоматические выключатели, а преобразователь частоты выбирается по суммарному току двигателей.

Подхват "на лету"

При перезапуске или после возобновления подачи питания преобразователь частоты может определить направление вращения и скорость двигателя, после чего плавно продолжит работу.

Контроль доступа

С помощью параметра F7.00 устанавливается пароль доступа к меню, ограничивая возможность изменения настроек. Сброс пароля или восстановление заводских установок также становятся недоступны.

CHINT — один из ведущих производителей электротехнической продукции. Компания реализует сложные решения в сфере промышленной автоматизации, например оборудование для аэропортов и теплоэлектростанций, и создаёт более простые приборы: предохранители, рубильники, выключатели.
