Трёхфазный АВР 100А на 2 ввода (АВР-Б-100-2-1) для жилых, промышленных и коммерческих объектов
Шкаф автоматического ввода резерва АВР 100А на 2 ввода с выходом на общую систему шин, выполнен на базе моноблочного АВР CHINT NZ7 100А в металлическом корпусе со степенью защиты IP31. В основе моноблочного АВР NZ7 два автоматических выключателя в литом корпусе с одним общим моторным приводом. Резервным источником питания в такой схеме может быть как сетевой ввод от подстанции, так и ввод от резервного генератора.
АВР
одним устройством
Под «капотом» скрыты два автоматических выключателя, мотор-привод, взаимная механическая блокировка, реле контроля напряжения, контроллер, выносной терминал с дисплеем.
Защита
от сверхтоков
Коммутацию каждого из двух вводов осуществляет автоматический выключатель серии NM1 со встроенными теплым и электромагнитным расцепителем на каждой фазе.
Встроенный
мотор-редуктор
Обоими автоматическими выключателями АВР управляет один общий мотор-привод. При самостоятельной сборке на автоматических выключателях потребуется 2 мотор-привода.
Электромеханическая блокировка
Предотвращает одновременное включение двух вводов по ошибке, которое приводит к короткому замыканию. Также АВР оснащены электрической блокировкой.
Выносной терминал
В стандартный комплект поставки входит выносной терминал и провод для его подключения.
Тонкости работы автоматики АВР
Режимы работы
Доступны три режима автоматической работы: «сеть-сеть» с самовозвратом, «сеть-сеть» без приоритета ввода, «сеть-генератор» с автозапуском генератора. Задержка переключения регулируется: «Т1» - с основного на резервный, «Т2» - с резервного на основной. Также доступны режим ручного управления с терминала и механического управления с помощью съёмной рукоятки.
Логика в режиме «сеть-сеть»
Контроллер замеряет напряжение на всех фазах. При повышенном или пониженном напряжении на одной из фаз действующего ввода ввод отключается и подключается исправный с задержкой времени. Если напряжение пропало на обоих вводах, то устройство отключает их (при достаточном питании контроллера с моторным приводом), либо остаётся в текущем состоянии до восстановления питания одного из вводов.
Контроллер и моторный привод питаются от нейтрали и первого полюса каждого ввода. Контроль чередования фаз не осуществляется.
Работа с генератором
В режиме «сеть-генератор» отключается основной ввод «UN» и выдается сигнал на запуск генератора переключающим контактом «501-502-503». Резервный ввод от генератора будет подключен когда напряжение на нём выйдет в заданный диапазон.
Возможна задержка сигнала на запуск генератора: для этого нужно подключить внешнее питание 24В DC на контакты «301(+)» и «302(-)». Сигнал на запуск генератора снимается с настраиваемой задержкой времени, отсчёт ведётся от момента переключения на основной ввод.
Преимущества работы с нами
В короткий срок рассчитаем вам точную смету по проекту, объясним нюансы изготовления и предложим наиболее подходящие конструктивные решения. Поможем составить описательную часть проекта. Впоследствии изготовим конечному заказчику рассчитанные НКУ на нашем производственном предприятии в сжатые сроки. Действует программа стимулирования.
Поставим необходимые электромонтажные изделия, а также изготовим шкафы и щиты для энергоснабжения объекта точно в срок. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Отлаженная логистика нашими силами и за наш счет.
Поставим продукцию в соответствии с требованиями службы эксплуатации точно в срок и по минимальной цене.
Обеспечим быстрое согласование заявки с вашим энергетиком.
С удовольствием участвуем во внутренних тендерах предприятий среди поставщиков для предложения наиболее правильного технического решения и оптимальной стоимости.
Отлаженная логистика нашими силами и за наш счет.
Изготовим для вас надежное изделие, которое полностью решит требуемую технологическую задачу, либо поставим необходимые комплектующие для самостоятельной сборки. Обеспечим отсутствие проблем с монтажом, подключением, сдачей в эксплуатацию и последующими проверками. Вы получите безаварийную и постоянную работу участка электроснабжения без простоев и потерь от недопроизводства.
Изготовление шкафов автоматического ввода резерва АВР и поставка комплектующих к ним – это основная специализация нашей компании. Производим системы АВР с различной степенью автоматизации с 2014 года. Уже более 1000 наших клиентов успешно решили свои задачи по вводу резервного питания (из них 449 за 2019 год).
Мы являемся официальным дистрибьютором CHINT в России, поэтому все комплектующие для сборки шкафов АВР мы получаем по оптовой цене без наценок посредников. Это позволяет нам предложить своим клиентам максимально выгодные условия.
АВР поддерживает работу с трёхфазным и однофазным генератором. Контроль запуска, прогрева и выхода в нормальный режим работы остаётся за генератором.

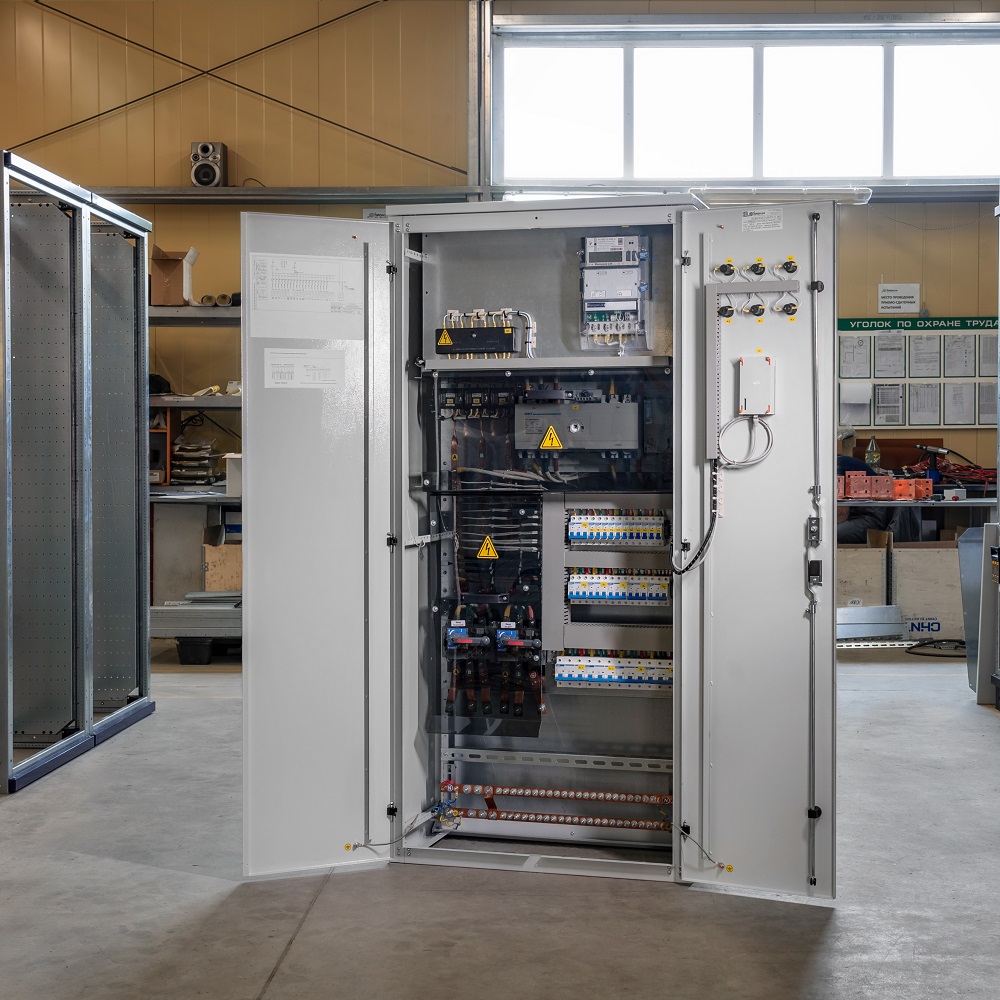

Примеры наших проектов
Производственная площадка

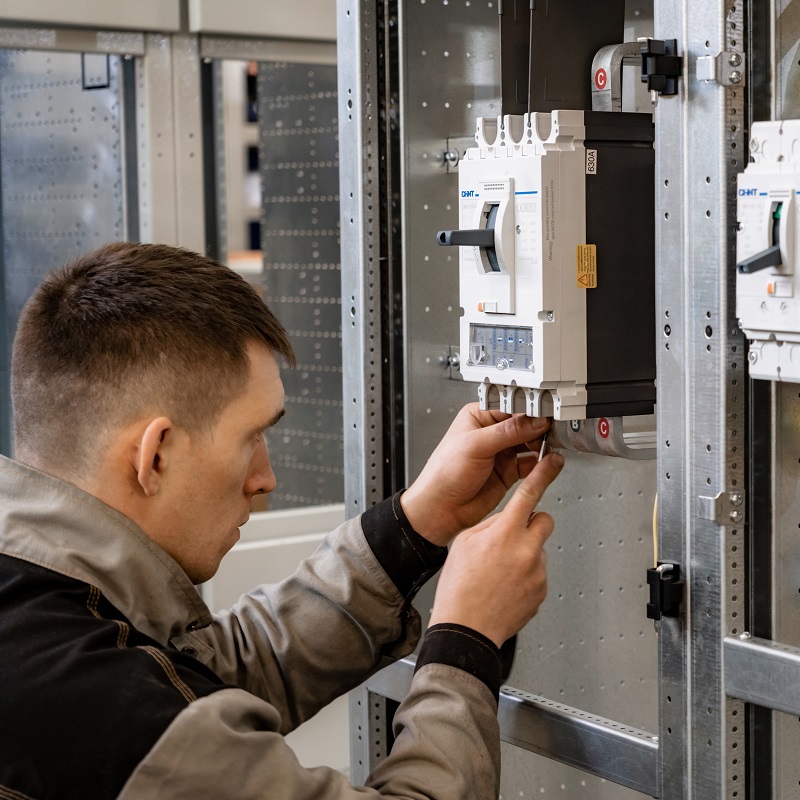

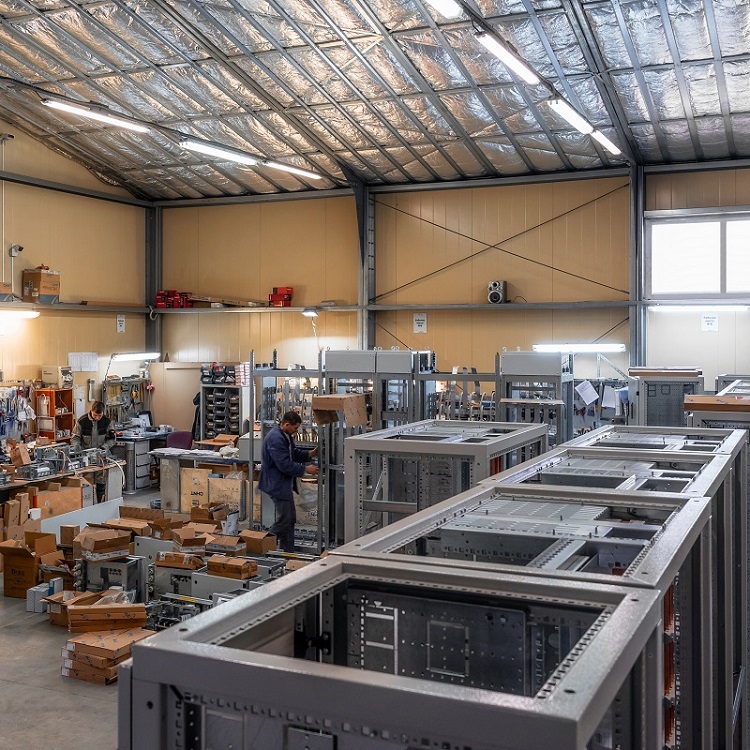

На производственной площадке занято 56 человек. Все распределительные устройства собираем в цеху размером 900 м². На такой территории можно создавать до 10 крупных электрощитов одновременно.

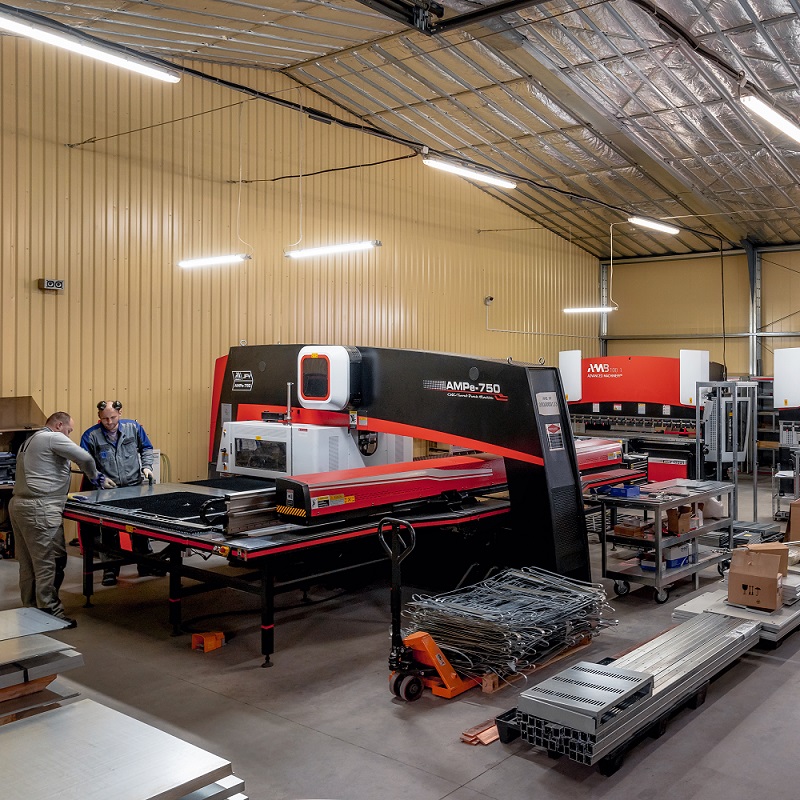

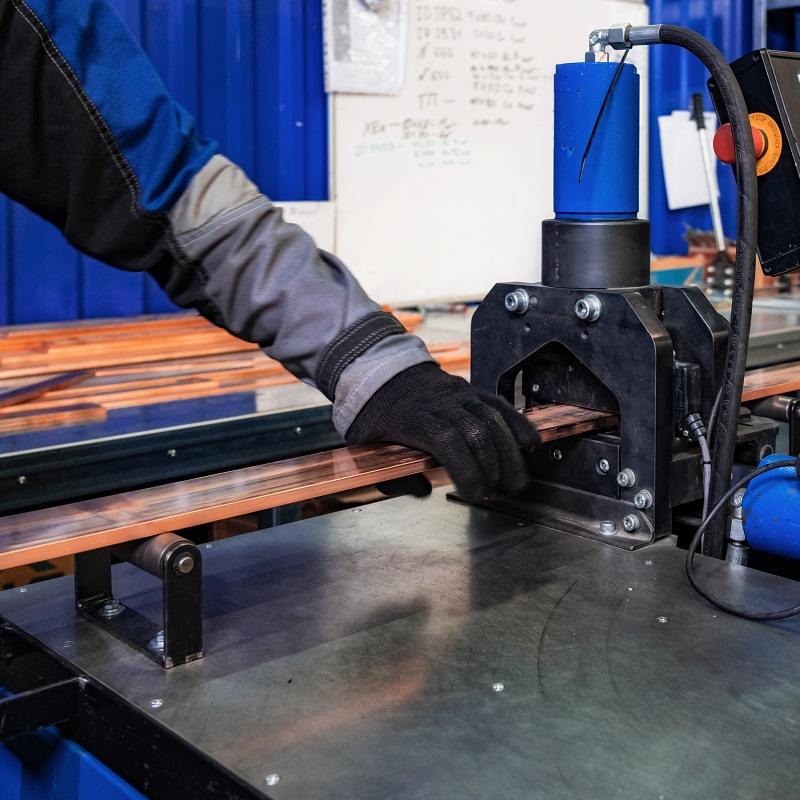

Напольные и навесные металлокорпуса для НКУ мы изготавливаем самостоятельно. Так мы приводим к единому стандарту все конструкции серийных распределительных шкафов из каталога.

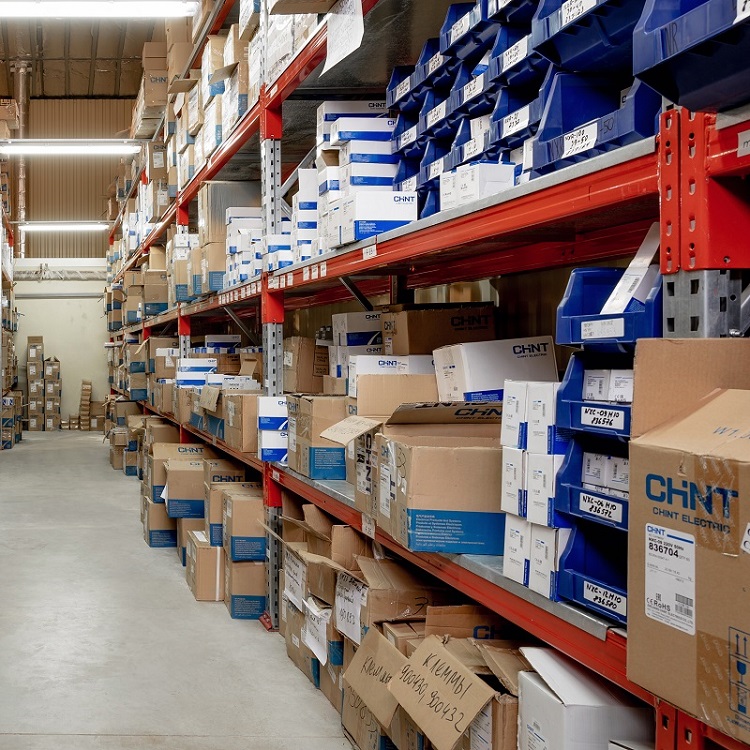

Чтобы вы получали распределительные шкафы в кратчайшие сроки, на наших складах всегда в наличии полторы тысячи наименований товаров: защитное и коммутационное оборудование, металлокорпуса, монтажные панели, медные шины, кабели и т. д.
Сертифицированное качество
На шкафы АВР распространяется стандартная гарантия 1 год. Но реальный срок эксплуатации значительно больше — при правильном использовании изделие прослужит вам 25 лет.
На оборудование есть обязательный сертификат соответствия ТР ТС 004/2011 "О безопасности низковольтного оборудования", сертификаты менеджмента качества ISO 9001:2005 и системы экологического менеджмента ISO 14001:2015. Поэтому мы так уверены в качестве поставляемой продукции.
Остались вопросы? - Скачайте каталоги продукции.
Возникли сложности с выбором продукции? - обращайтесь, и мы подберем нужный вариант, ответим на вопросы и сориентируем по ценам и срокам.
Звоните 8 (800) 511-89-39
Пишите на zakaz@bonpet.tech
Дополнительные характеристики
Артикул: АВР-Б-100-2-1
Производитель: BONPET
Габариты: 600х500х200 мм
Номинальный ток: 100А
Тип расцепителя: электромагнитный и тепловой
Номинальная отключающая способность: 25 кА
Номинальное рабочее напряжение: 380 В
Напряжение цепей управления: 220 В
Потребляемая мощность: < 10 Вт
Количество полюсов: 3
Количество вводов: 2
Ресурс, циклов вкл/откл: 6000
Рабочая температура: от -5 до +40 С
Рабочее время перехода (без временной задержки): <3,5 с
Задержка перехода/возврат на резервный ввод: от 0 с до 180 с
Задержка на запуск/останов резервного генератора: от 0 с до 180 с
От самого ДГУ до ввода АВР прокладывается кабель сечения, соответствующей мощности генератора.
Клеммы 501-503, по сути, интерфейсные, расключаются кабелем небольшого сечения.
В блоках АВР уставки не регулируются. Установка внутрь заводской единицы выключателя с регулируемой уставкой невозможна.
В нормальном режиме питание от QF1 блока №1. При пропадании на нем напряжения питание осуществляется от QF2 блока №1. При пропадании напряжения на обоих вводах блока №1 питание будет осуществляться от QF2 блока №2 (от ДГУ).
Нет, на моноблоках АВР подобное решение не реализовать.
