Name: Шкаф АВР 500А, моноблок, 2 ввода, EKF
Brand: PIRIS
SKU: АВР-PRS-МБ-2-1-500-EKF
Price: 297668 RUB
Availability: InStock

Артикул:

АВР-PRS-МБ-2-1-500-EKF
Производитель:

PIRIS
Секция распределения:

Без секции распределения
Габариты:

1200×800×400 мм (высота×ширина×глубина)
Задержка на запуск/останов резервного генератора:

от 0 с до 30 с
Задержка перехода/возврат на резервный ввод:

от 0 с до 30 с
Количество вводов:

2
Масса:

100 кг
Направление ввода и вывода кабеля:

Снизу
Номинальное рабочее напряжение:

380 В
Потребляемая мощность:

< 20 Вт
Рабочая температура:

от -5 до +40 °C
Рабочее время перехода (без временной задержки):

<3,5 с
Режим работы:

Автоматический и ручной
Ресурс, циклов вкл/откл:

6000
Связь с противопожарной системой:

Да
Тип коммутации АВР:

Моноблок
Номинальный ток:

500 А
Количество полюсов:

3 P
Тип расцепителя:

Электромагнитный и тепловой
Степень защиты:

IP31
Напряжение цепей управления:

220 В
Цвет корпуса:

RAL 7035
Исполнение:

Навесное
Комплектующие:

EKF
Номинальная отключающая способность:

50 кА

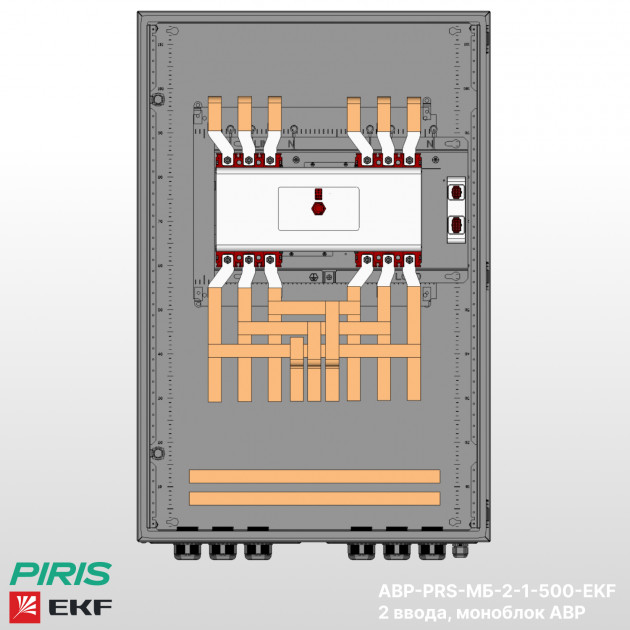

Шкаф АВР-PRS-МБ-2-1-500-EKF на моноблоке АВР EKF TCM

Шкаф АВР-PRS-МБ-2-1-500-EKF — типовой шкаф автоматического ввода резерва на моноблочном АВР EKF с номинальным током 500А. Обеспечивает автоматическое переключение нагрузки на резервный ввод при аварии на основном вводе с функцией самовозврата.

Предусмотрено подключение вводов снизу; возможен вывод на клеммы и добавление секции распределения. Корпус металлический, стандартная степень защиты IP31, по запросу доступно исполнение IP54.

Полное описание серии, варианты исполнения и документацию смотрите в каталоге PIRIS.

Перейти в полный каталог PIRIS

FAQ

От самого ДГУ до ввода АВР прокладывается кабель сечения, соответствующей мощности генератора. Клеммы 501-503, по сути, интерфейсные, расключаются кабелем небольшого сечения.

В блоках АВР уставки не регулируются. Установка внутрь заводской единицы выключателя с регулируемой уставкой невозможна.

В нормальном режиме питание от QF1 блока №1. При пропадании на нем напряжения питание осуществляется от QF2 блока №1. При пропадании напряжения на обоих вводах блока №1 питание будет осуществляться от QF2 блока №2 (от ДГУ).

Нет, на моноблоках АВР подобное решение не реализовать.

Конструкторская документация АВР-PRS-МБ-2-1-500-EKF.pdf
