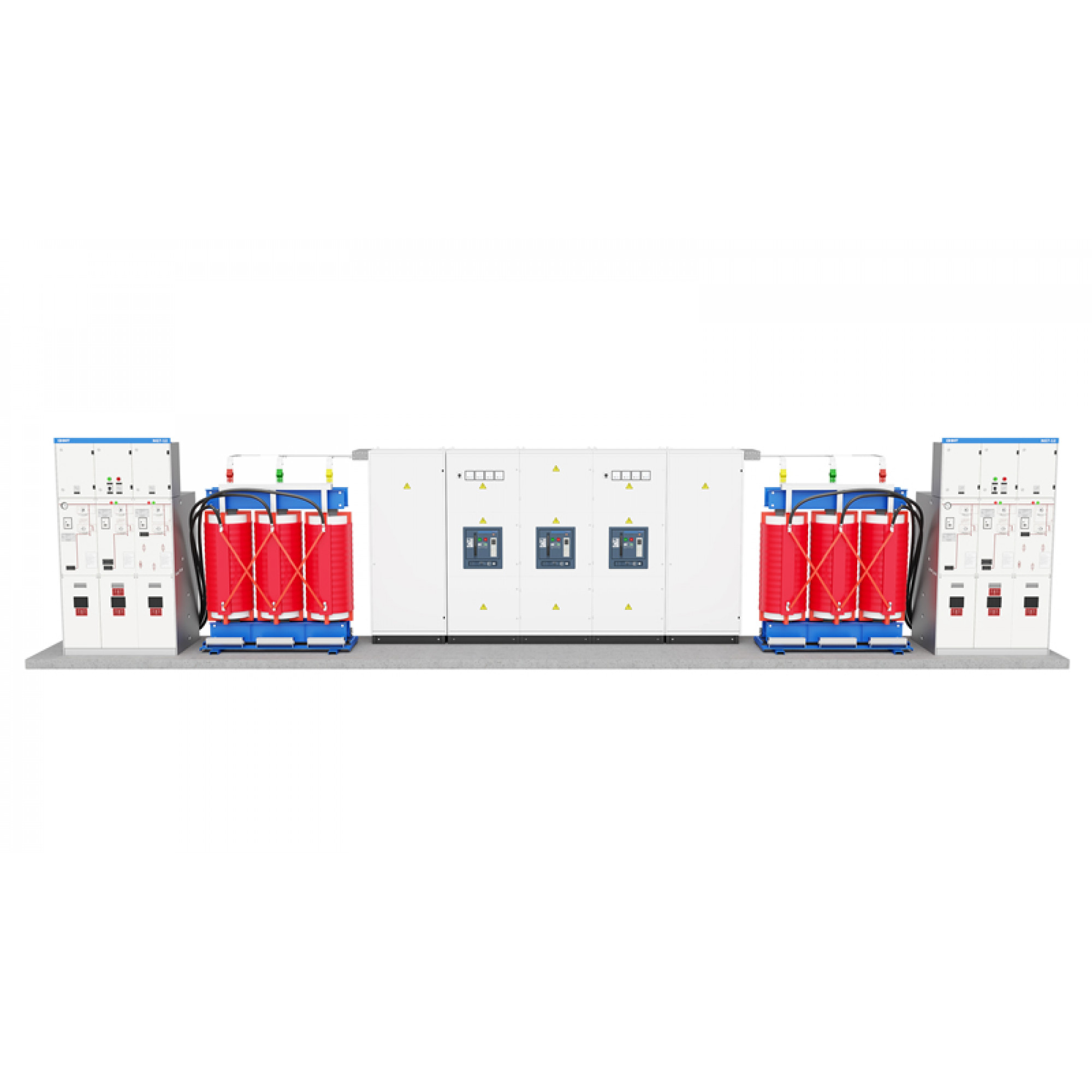

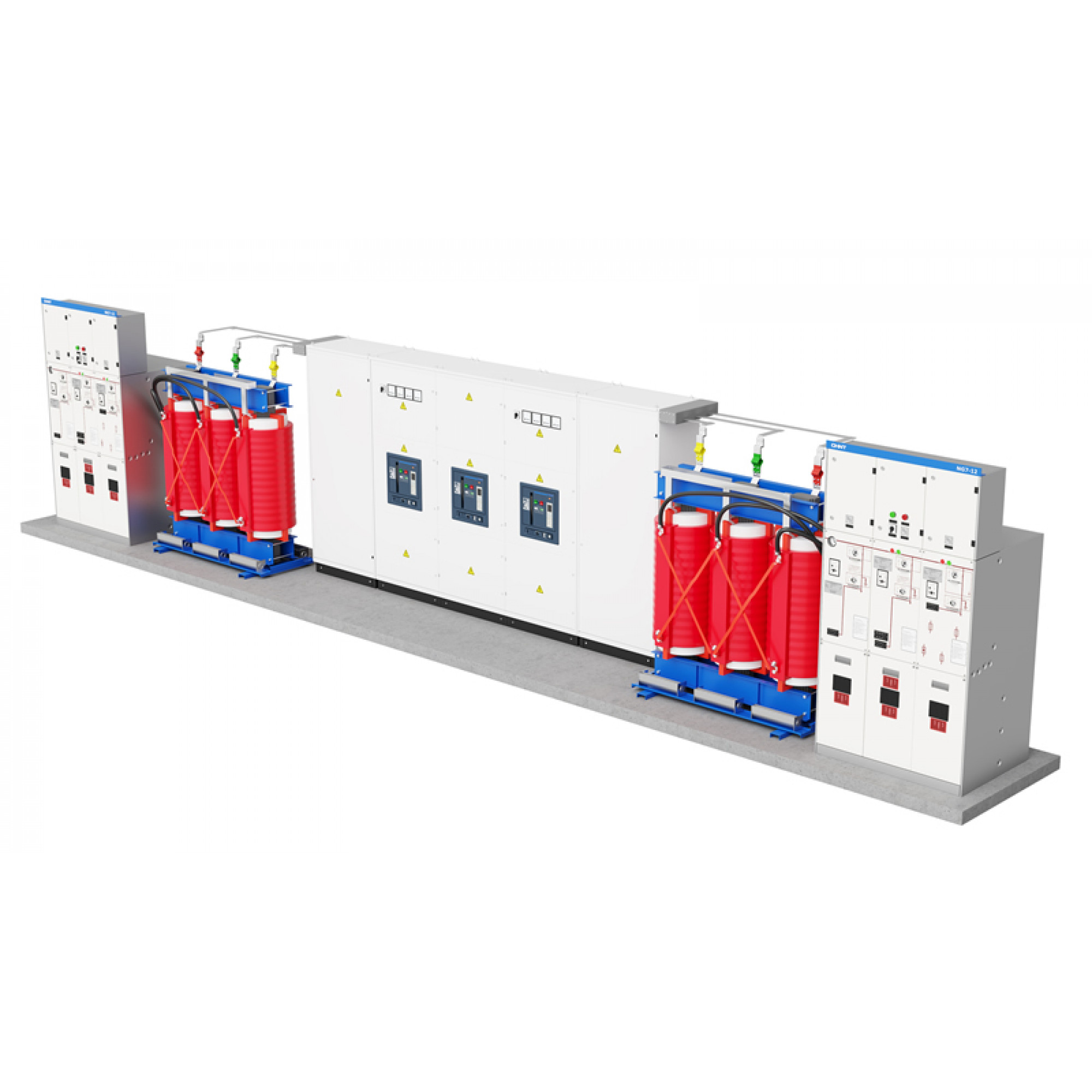

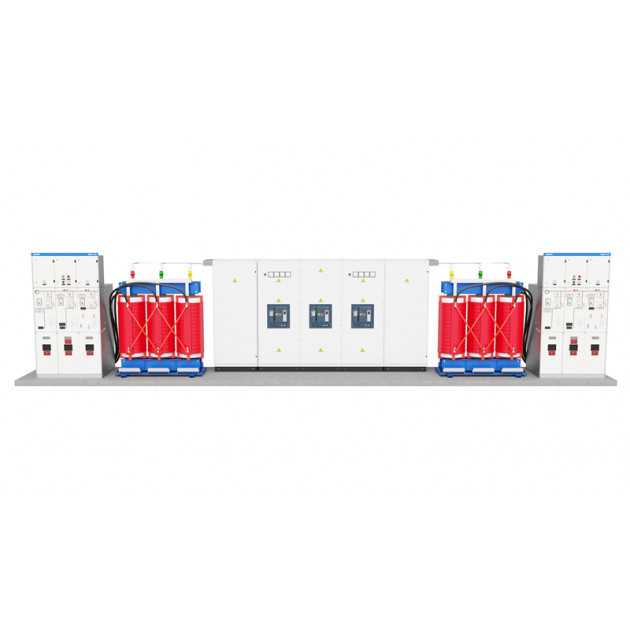

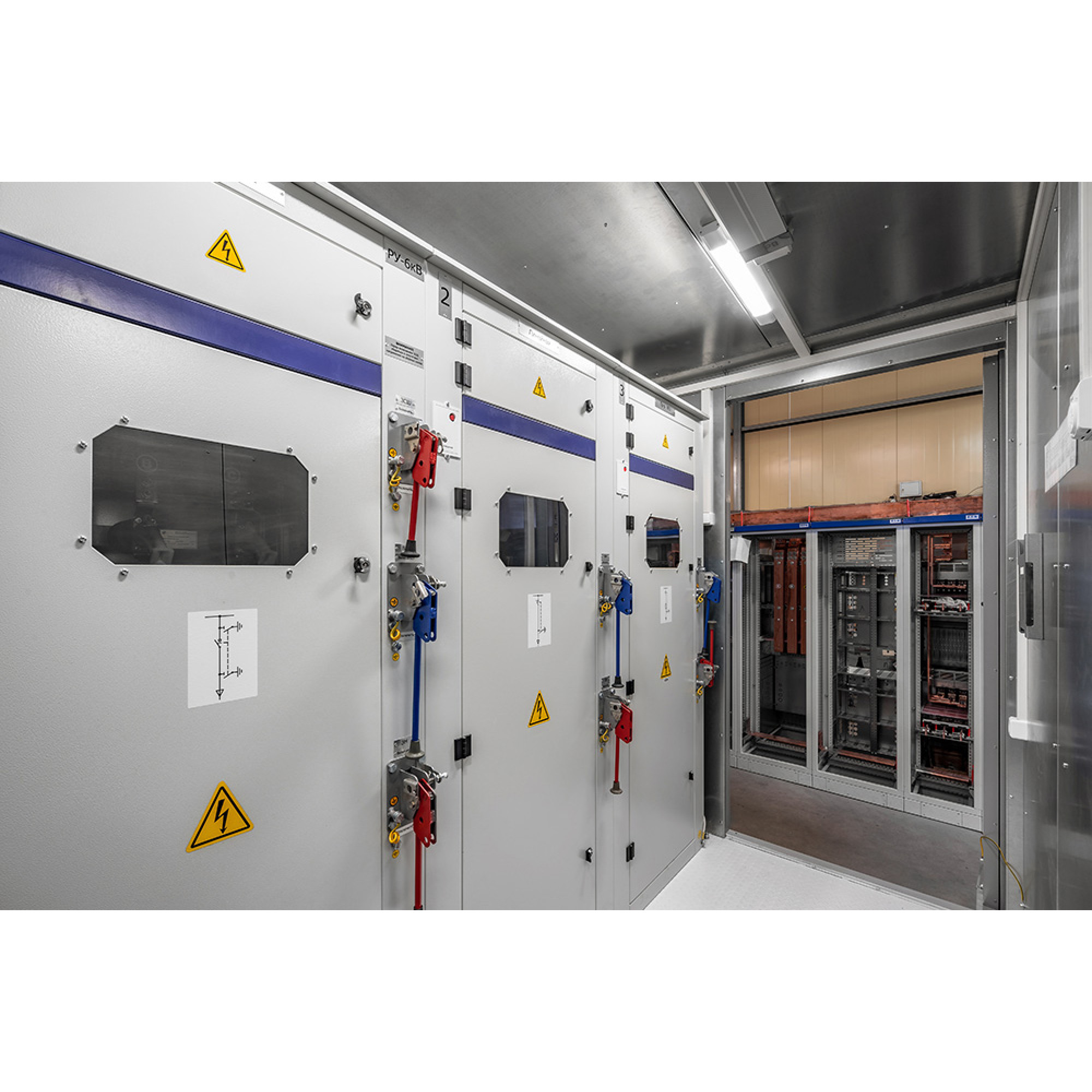

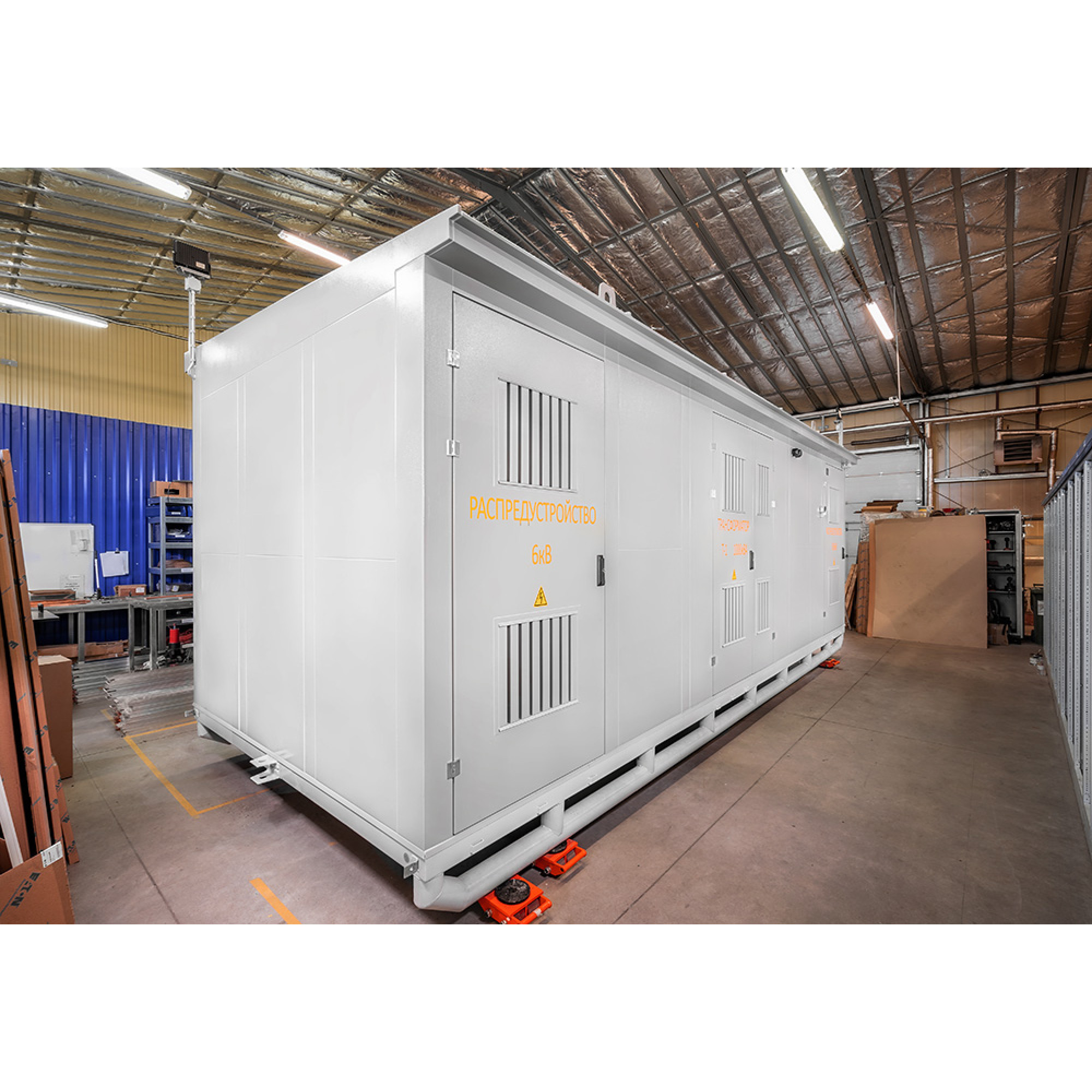

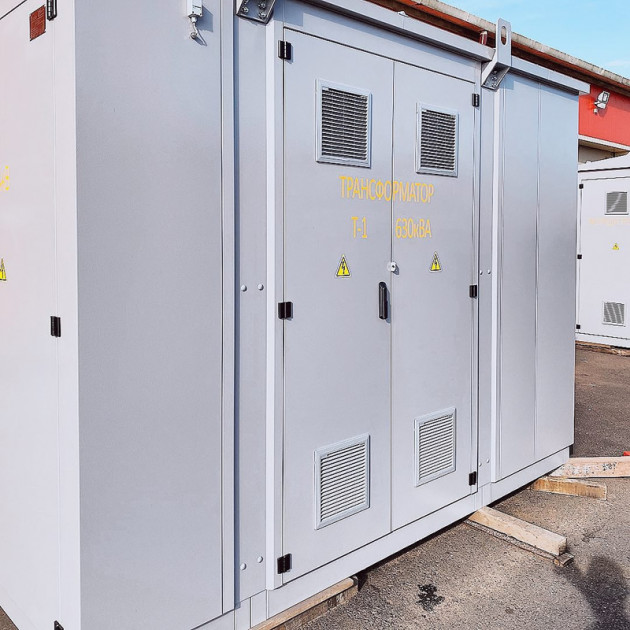

КТП 1000 кВА 10/0,4 кВ - комплектная трансформаторная подстанция внутренней установки (внутрицеховое распределительное устройство)
Внутрицеховая комплектная трансформаторная подстанция для преобразования, передачи и распределения электроэнергии. Устанавливается внутри производственных помещений, заводских цехов и т.п. Мощность данного внутрицехового распределительного устройства составляет 1000 кВА. В состав КТП входит понижающий трансформатор 10/0,4 кВ, комплектное распределительное устройство NG7-12 (RMU) с элегазовой изоляцией (РУВН), главный распределительный щит 1000 А (РУНН). Корпус КТП внутренней установки выполнен из нержавеющей стали с антикоррозийным покрытием.
Комплектные трансформаторные подстанции
Комплектная трансформаторная подстанция (КТП) выполняет функцию преобразования напряжения при передаче электроэнергии от высоковольтной линии к потребительским сетям. Она принимает высоковольтное напряжение (6-10 кВ), преобразует его до потребительского уровня (0,4 кВ) и далее распределяет по промышленным или бытовым сетям.
Назначением комплектной трансформаторной подстанции является электроснабжение объектов коммунальной, промышленной или сельскохозяйственной отрасли. Основными составляющими классической КТП являются: распределительные устройства высшего и низшего напряжения, силовой трансформатор, устройства защиты и автоматики, элементы управления, различные вспомогательные модули. Компания CHINT предлагает комплектные устройства в двух стандартных вариантах.
Вариант "Стандарт"
-
КСО;
-
Трансформатор масляный;
-
ШРНН.
Вариант "Премиум"
-
КРУ с элегазовой изоляцией;
-
Трансформатор сухой;
-
ГРЩ на автоматах.
Преимущества КТП от компании CHINT
Полностью готовое решение электроснабжения
Внутреннее и наружное исполнение
Надежная работа благодаря компонентам CHINT
При необходимости можно оборудовать КТП дополнительными элементами. К примеру, системами кондиционирования, вентиляции и отопления, противопожарной защитой, средствами дистанционного управления, рабочим или аварийным освещением и т.п. Также возможно усиление защиты оболочки вплоть до степени IP65.
Основные виды КТП

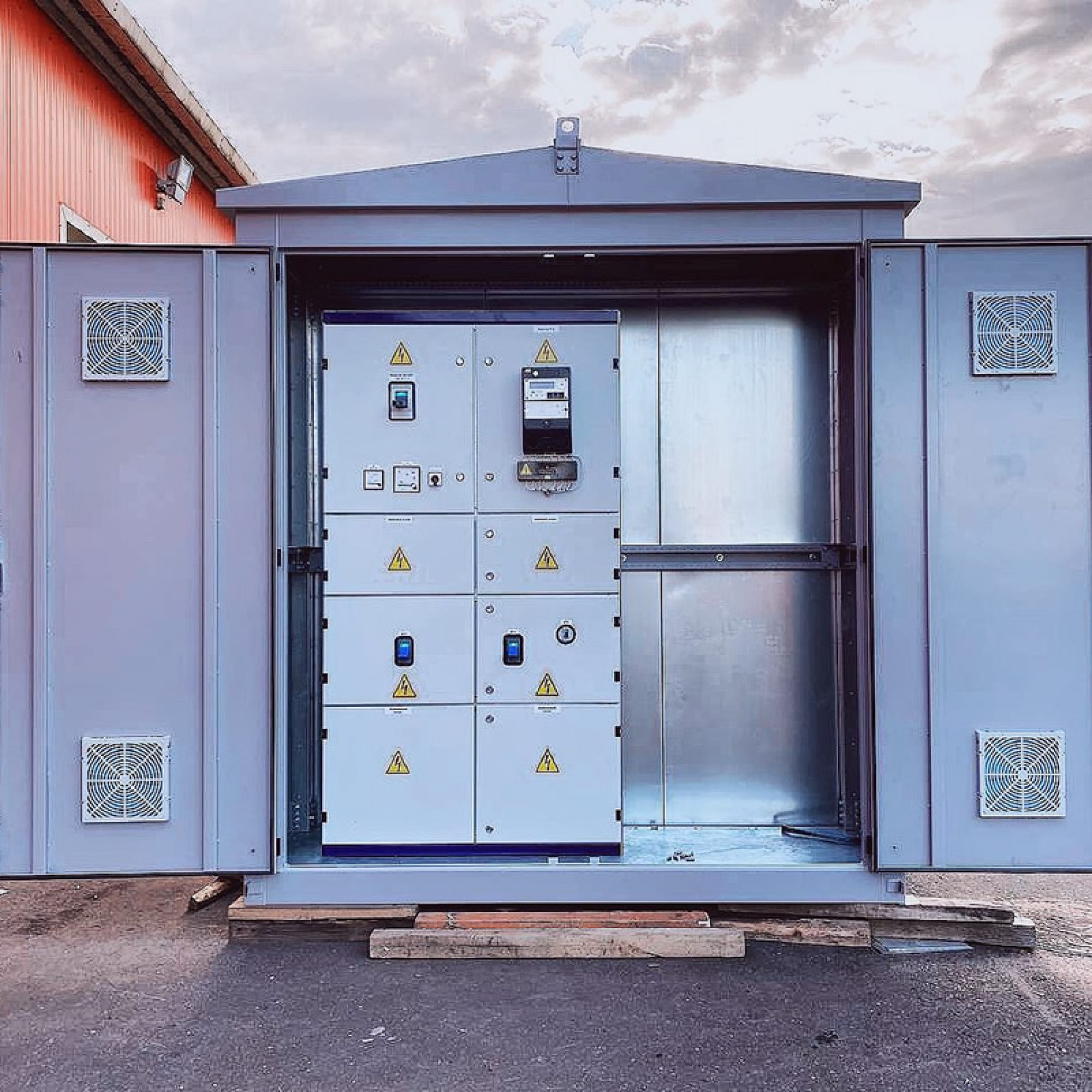

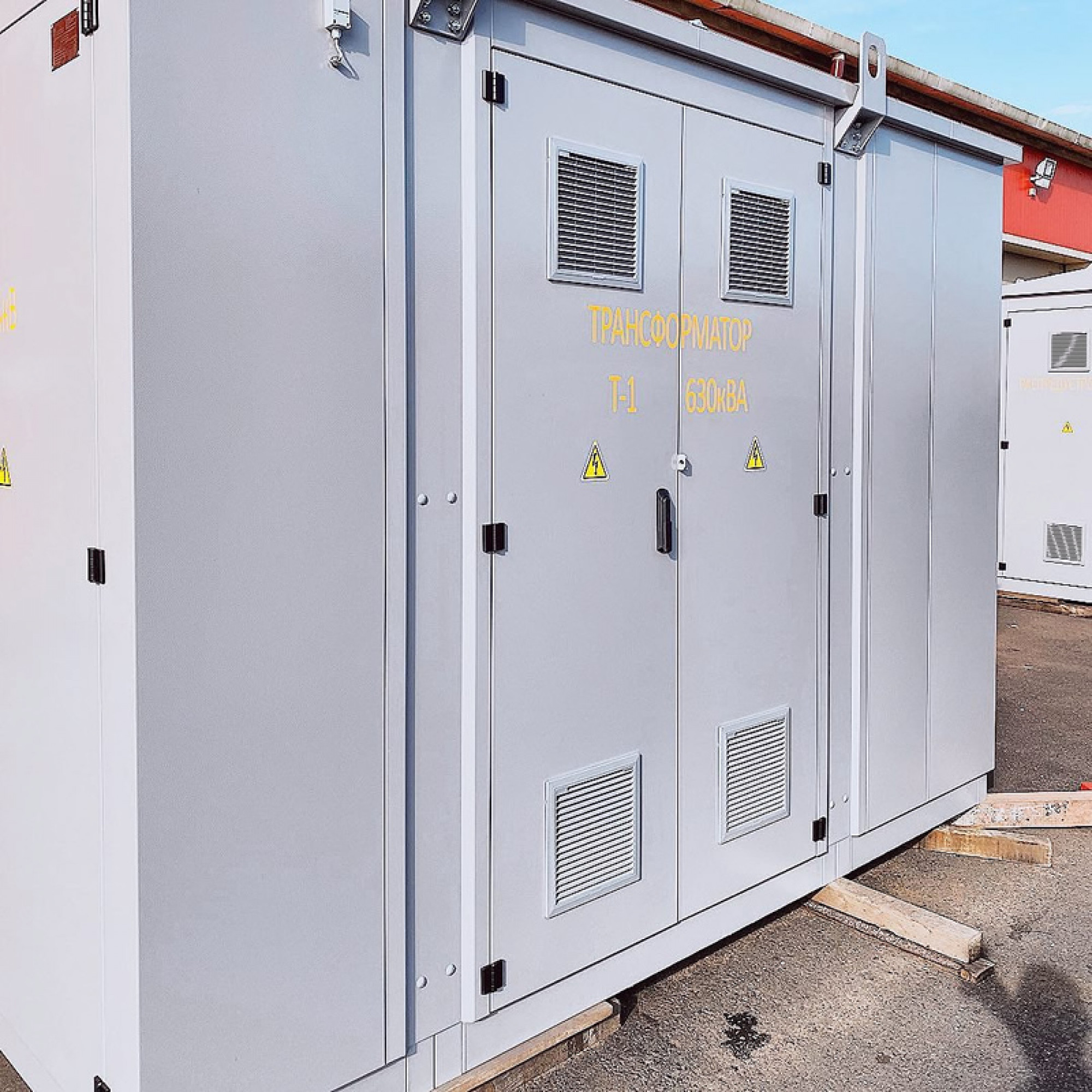

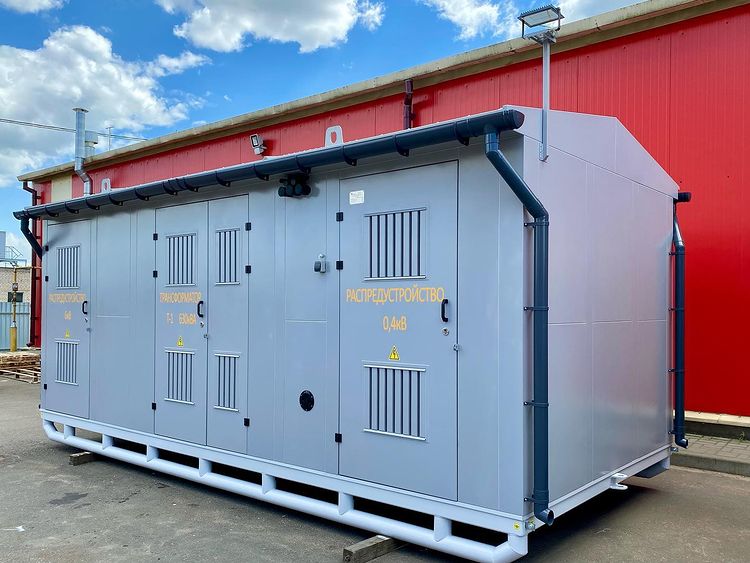

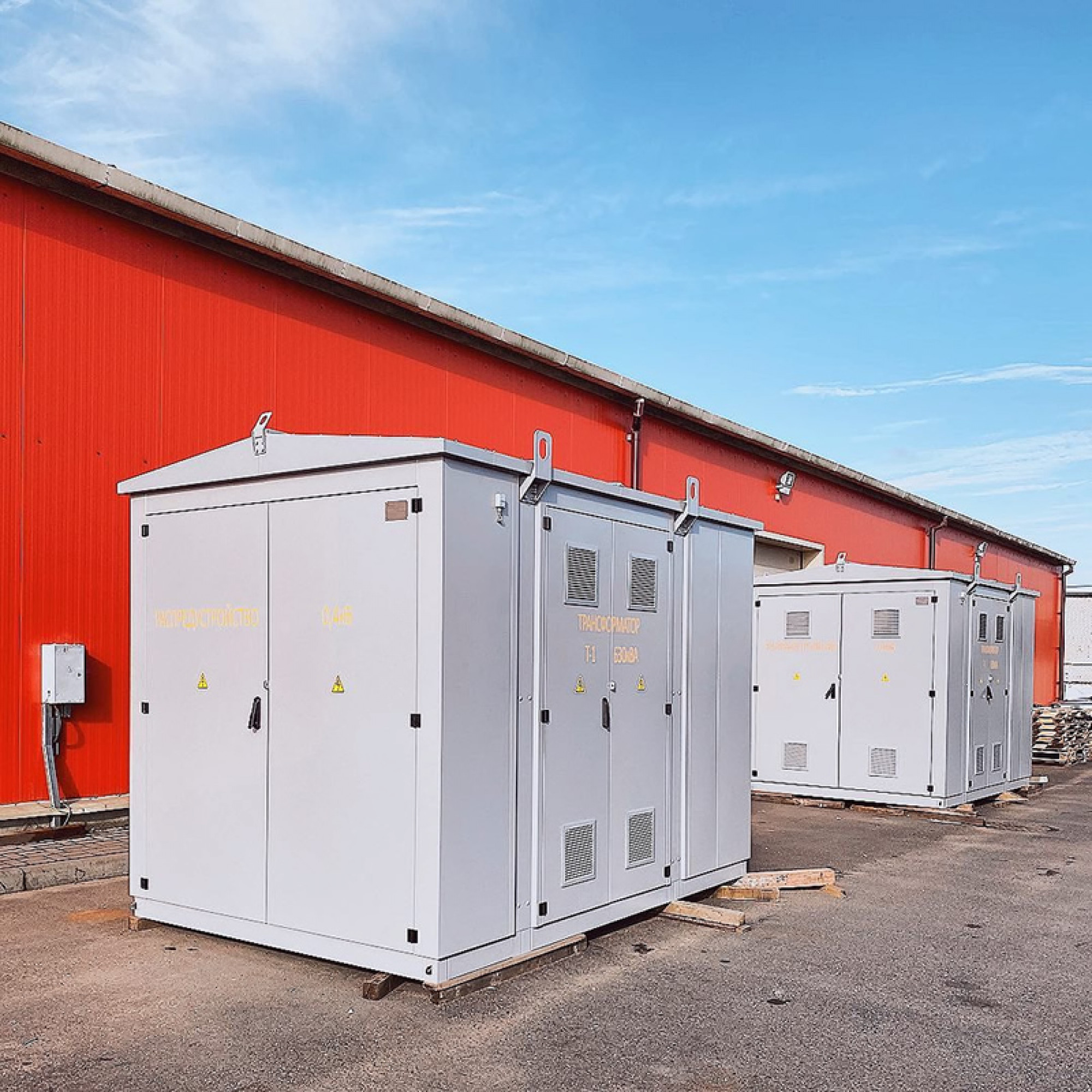

КТП наружной установки (КТПН)

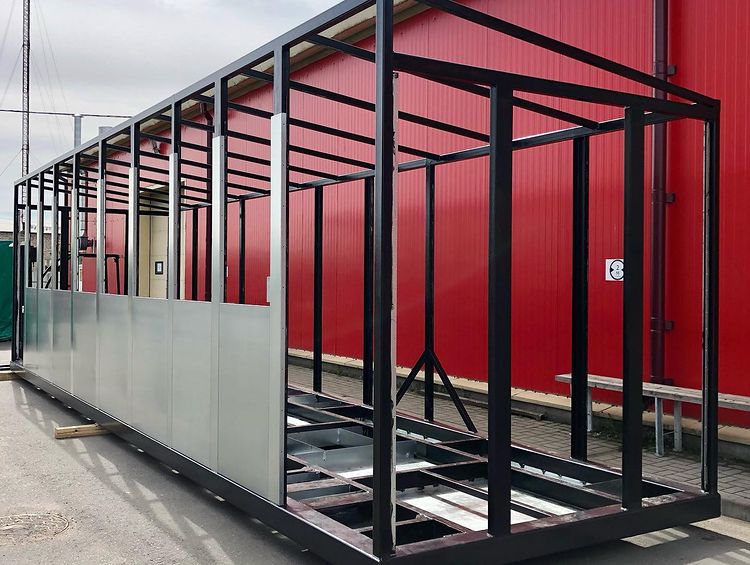

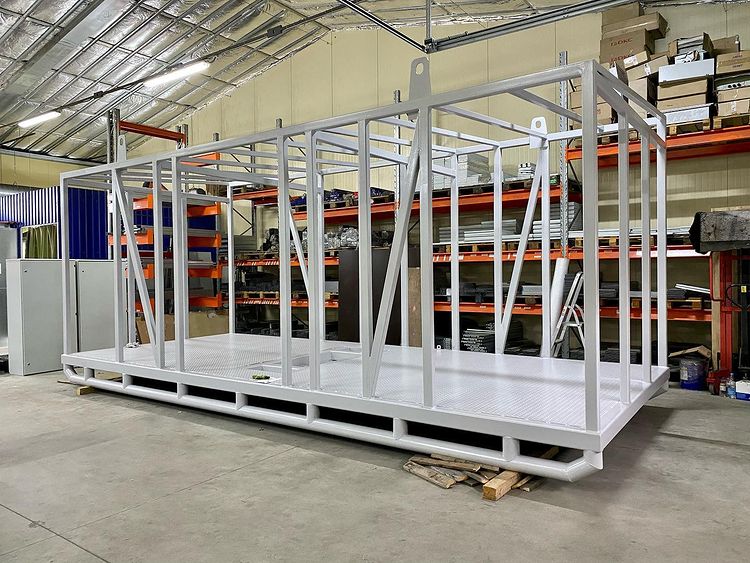

Наружное исполнение предполагает защиту от внешнего воздействия, в частности, атмосферных осадков (дождь, снег, град). Также обеспечивается защита от вандализма и несанкционированного доступа. Корпус КТПН CHINT представляет собой сварной каркас, обшитый листами нержавеющей стали. Высокая механическая прочность обеспечивает отсутствие деформаций и, как следствие, нормальную работу оборудования.

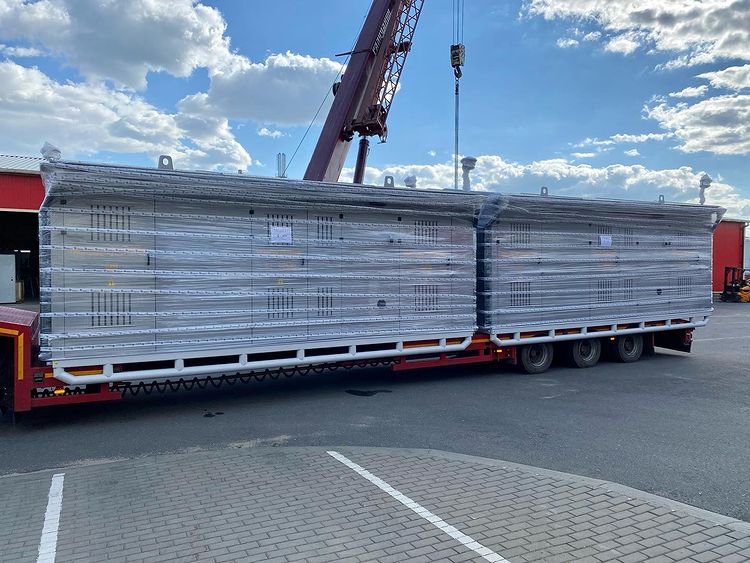

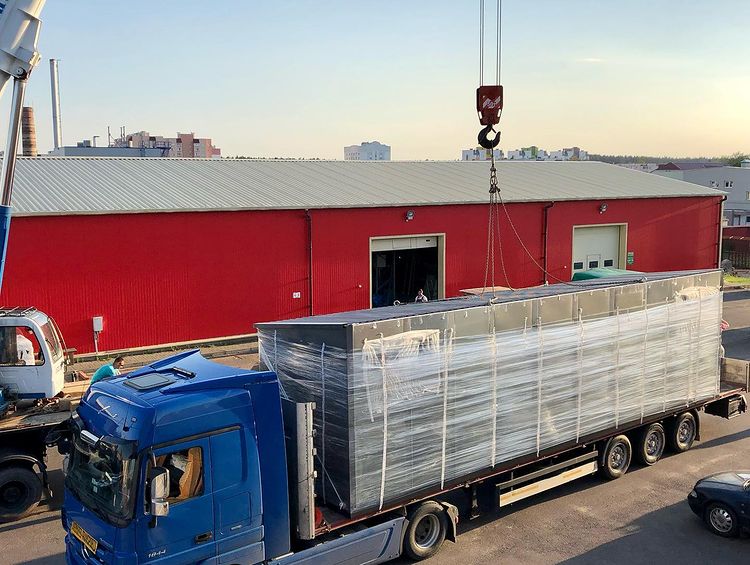

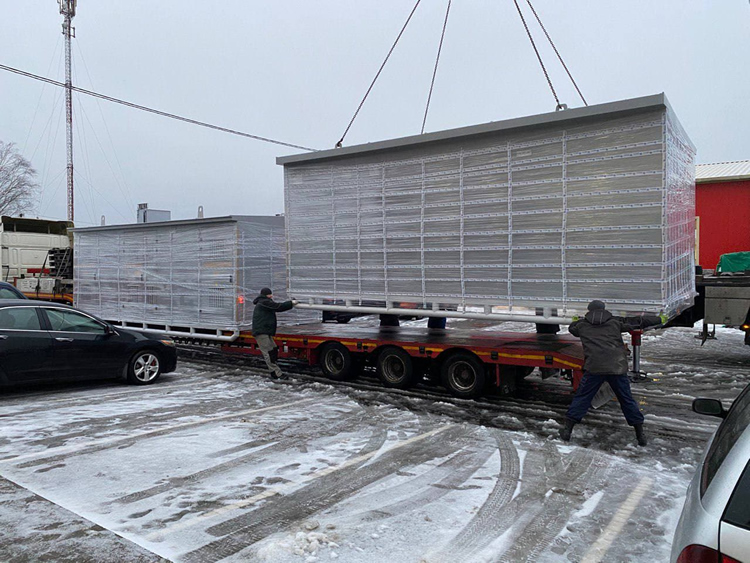

Такую КТП наружной установки можно беспрепятственно транспортировать, использовать спецтехнику (имеются проушины) для погрузочно-разгрузочных работ. В сравнении с цементно-металлическими трансформаторными подстанциями КТПН CHINT наружной установки предъявляют меньше требований к подготовке площадки для ее установки. Все это существенно снижает расходы на транспортировку, установку и ввод в эксплуатацию.
Это наилучший вариант для отдельно стоящих зданий, а также удаленных от инфраструктуры объектов (горнодобывающие предприятия, горно-обогатительные комбинаты, карьеры, шахты и др.). КТП наружной установки способна работать в суровых климатических условиях от -25 до +40 градусов. Под заказ возможно индивидуальное климатическое исполнение, к примеру, установка нагревательных элементов для подогрева воздуха и т.п.
По типу подсоединения к сети КТП наружной установки можно разделить на проходные и тупиковые.
Тупиковая подстанция. Получает электроэнергию только от одной электроустановки по одной или нескольким параллельным линиям.
Проходная подстанция. Позволяет обеспечить электроснабжение потребителей от двух электроустановок на стороне высокого напряжения. Подключается в рассечку одной или двух линий с двусторонним или односторонним питанием.
КТП внутренней установки
Располагаются внутри строения и в основном участвуют в энергоснабжении промышленных объектов. Это могут быть производственные цеха, заводы, складские помещения и др. В силу особенностей использования получили название внутрицеховые КТП. Позволяют устанавливать изделие как можно ближе к центру нагрузки, что приводит к снижению затрат на провода, кабели и прочие расходные материалы. Монтаж внутрицеховых подстанций стоит осуществлять в зонах, недоступных для работы кранов.
Поскольку расположение внутри помещения не требует мер специальной защиты, такие КТП занимают минимум места. Помимо компактного размещения они отличаются удобством транспортировки. То есть устройство можно перемещать без разбора коммутационных аппаратов. Оно не выходит за габариты, допустимые для транспортировки по дорогам общего пользования и железнодорожным путям. Поскольку КТП приходит на объект в полностью собранном виде, то сокращается время ввода устройства в эксплуатацию. К тому же сохраняется правильность и надежность всех внутренних соединений.

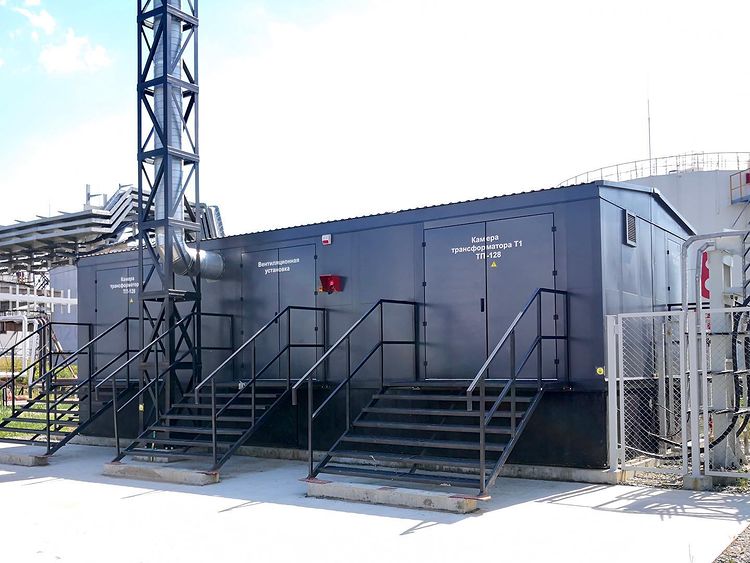

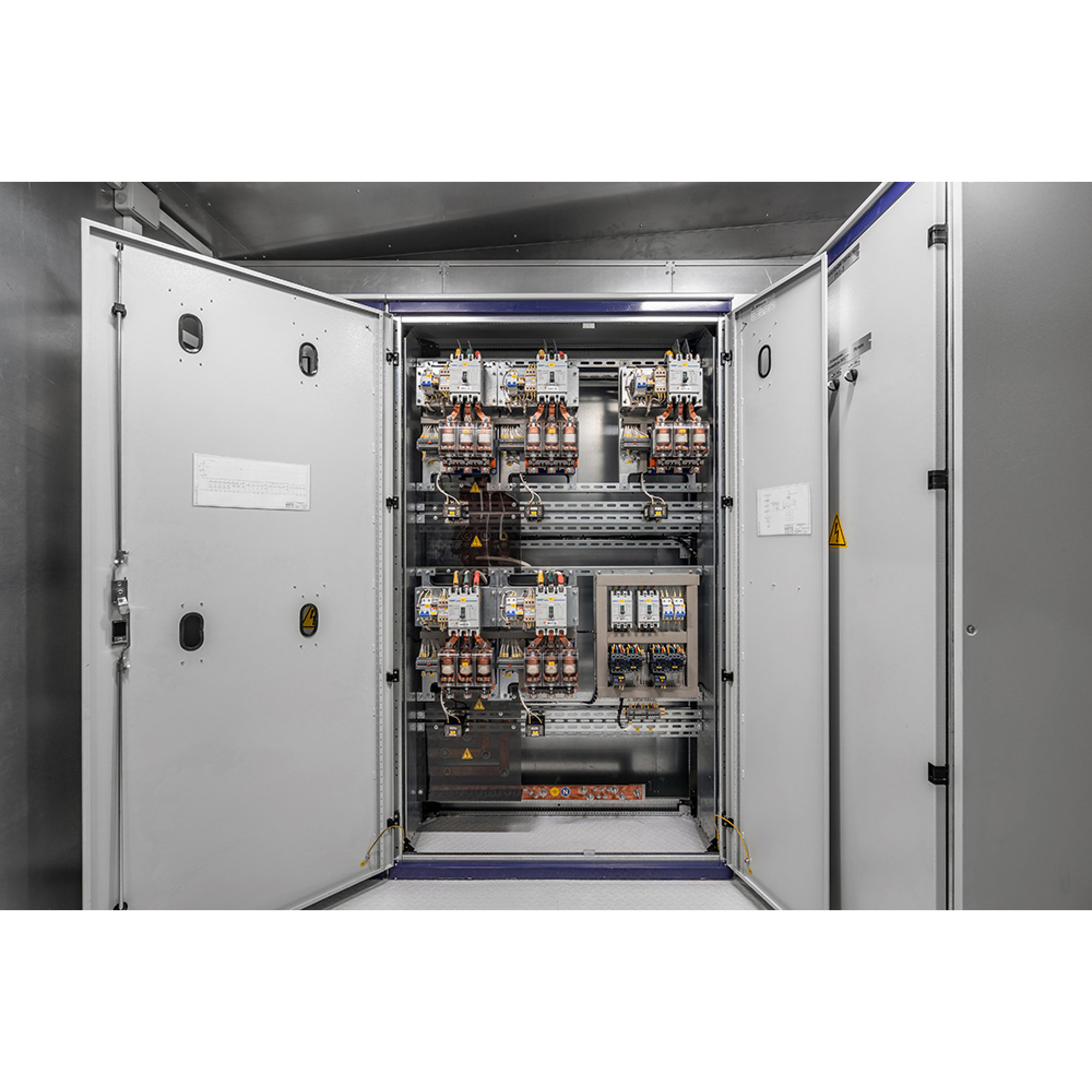

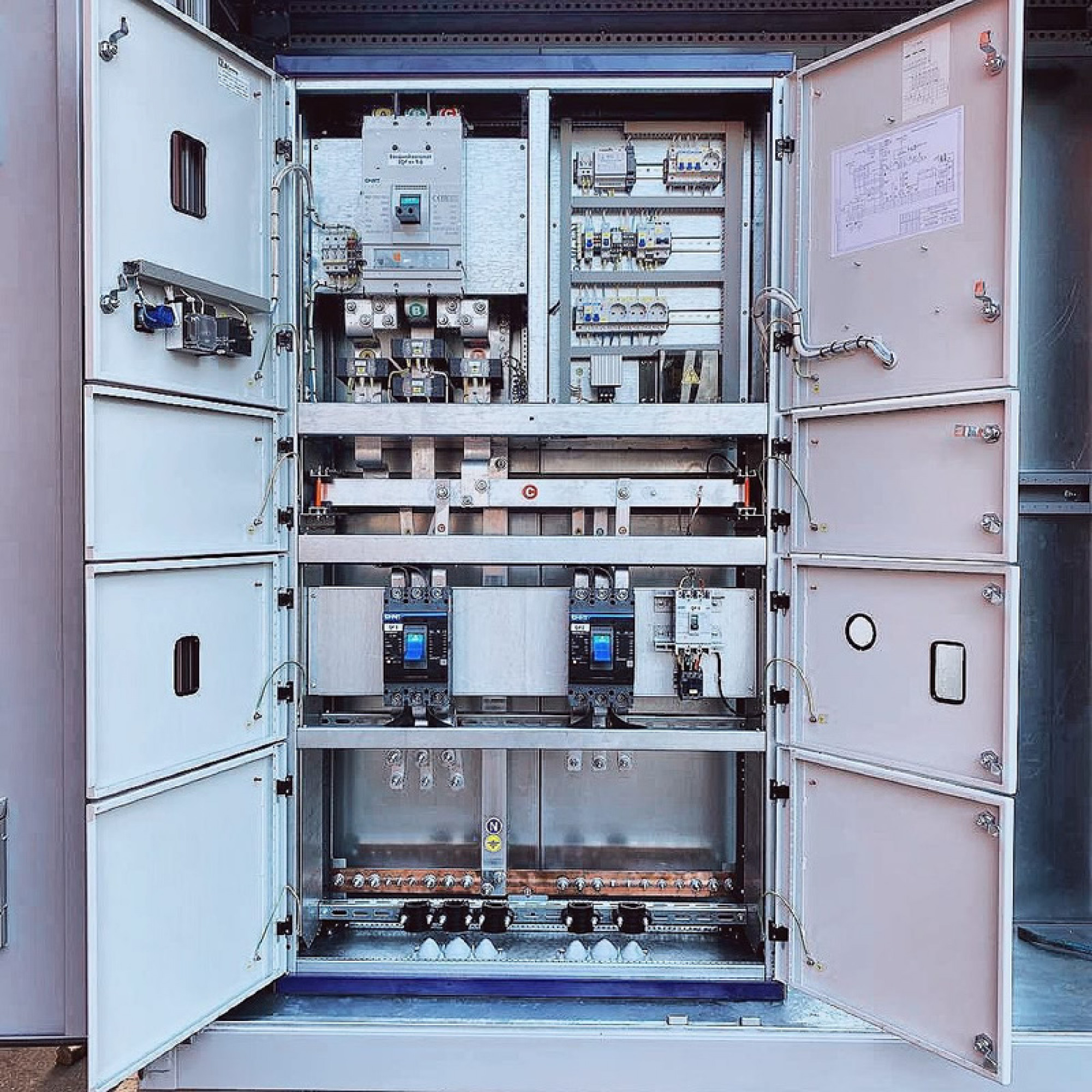

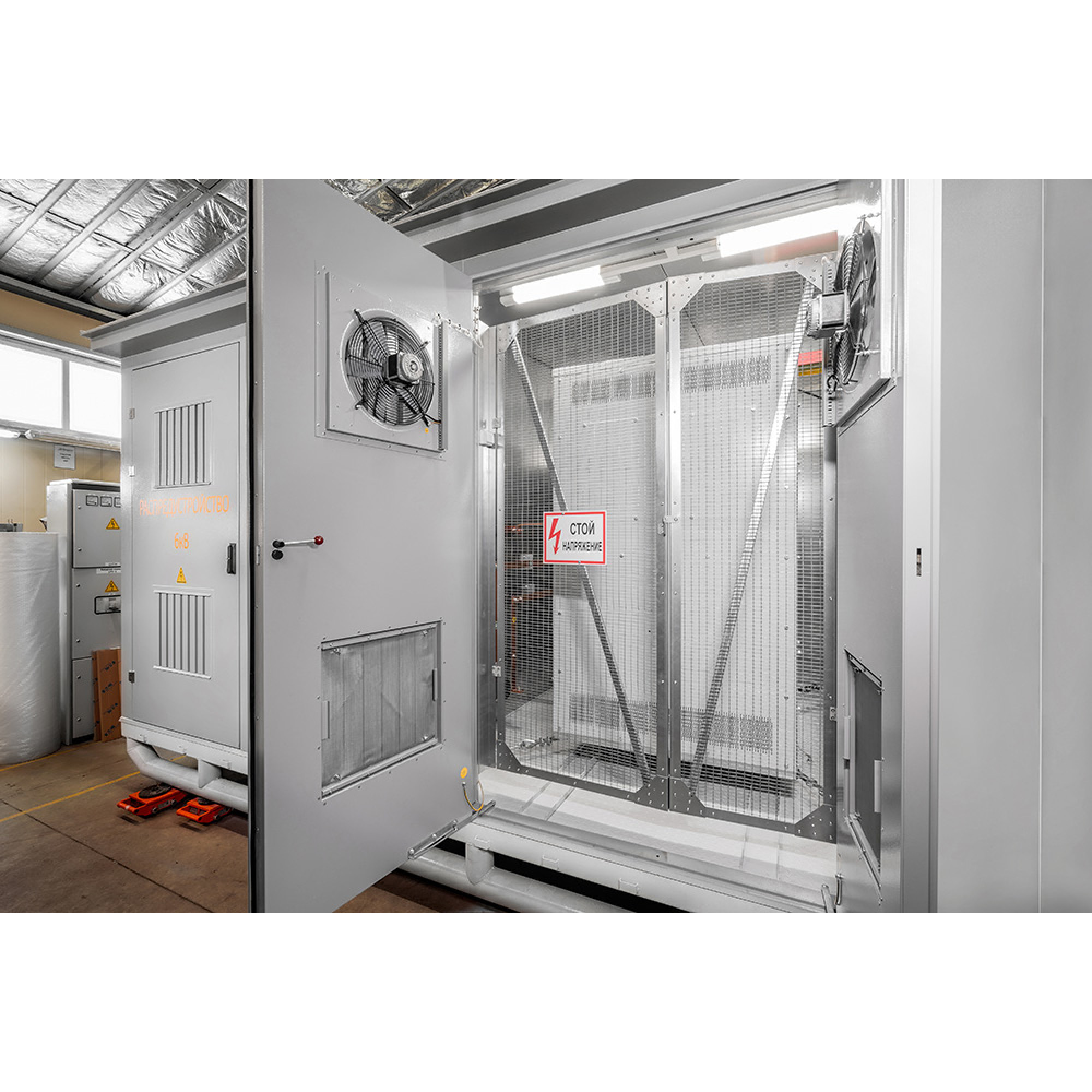

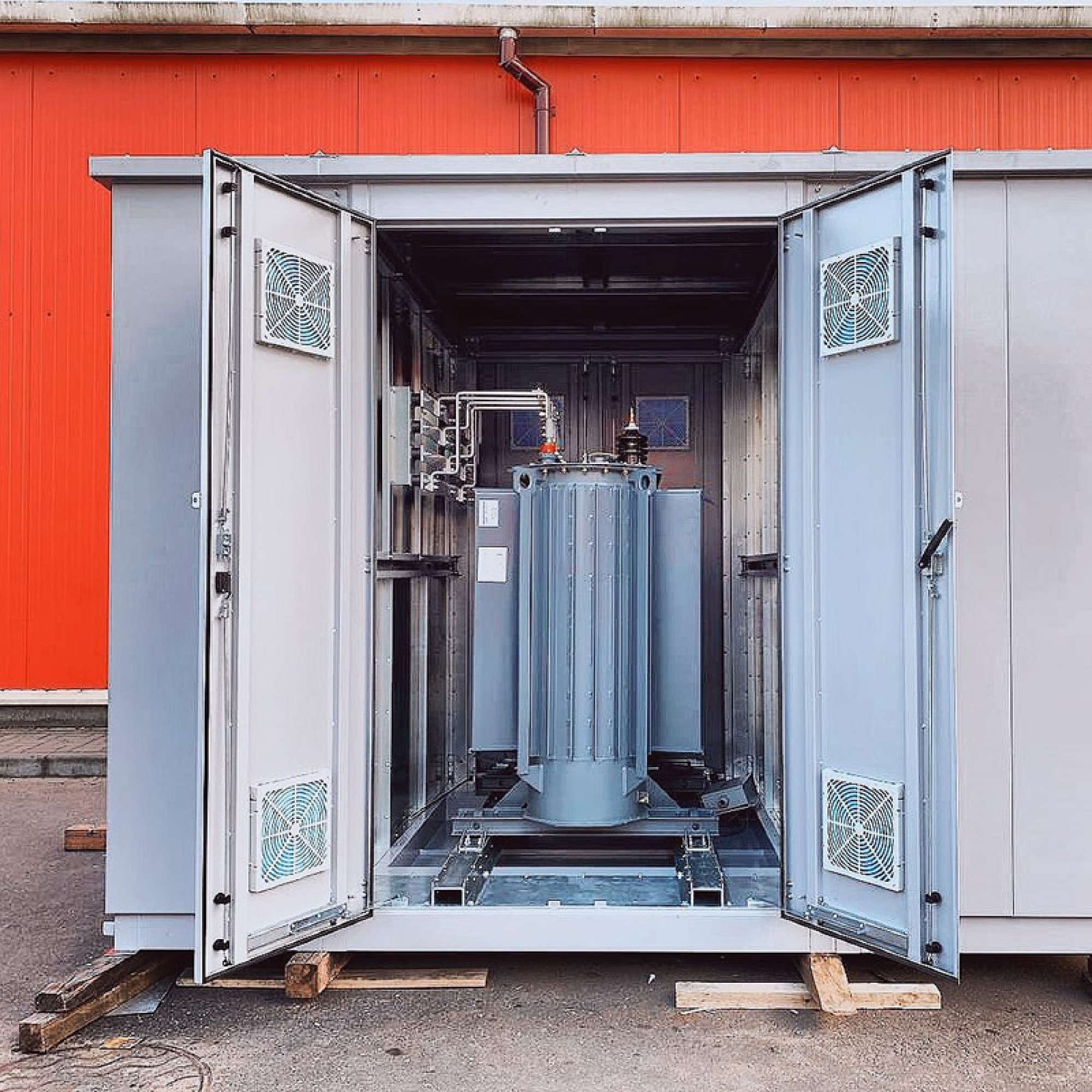

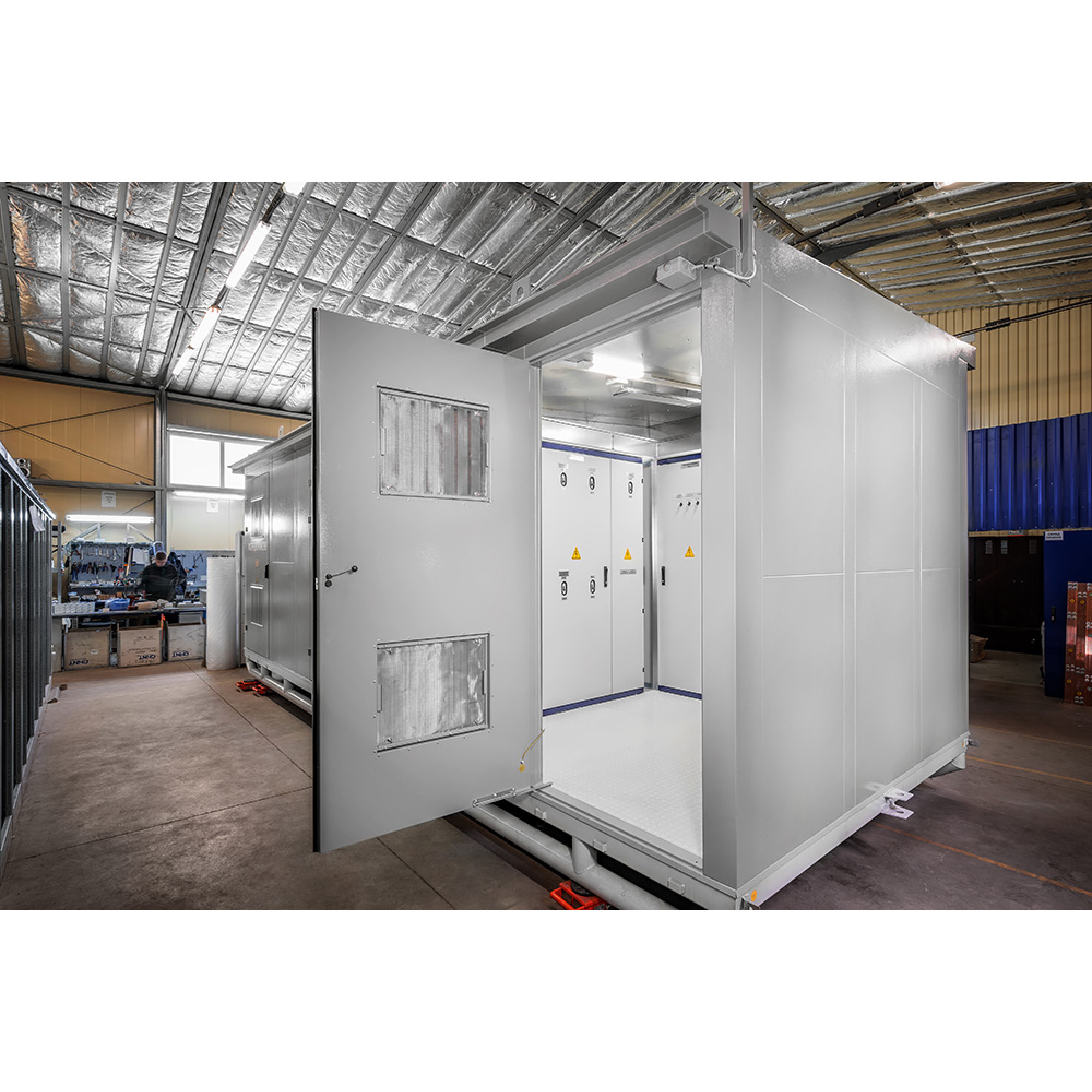

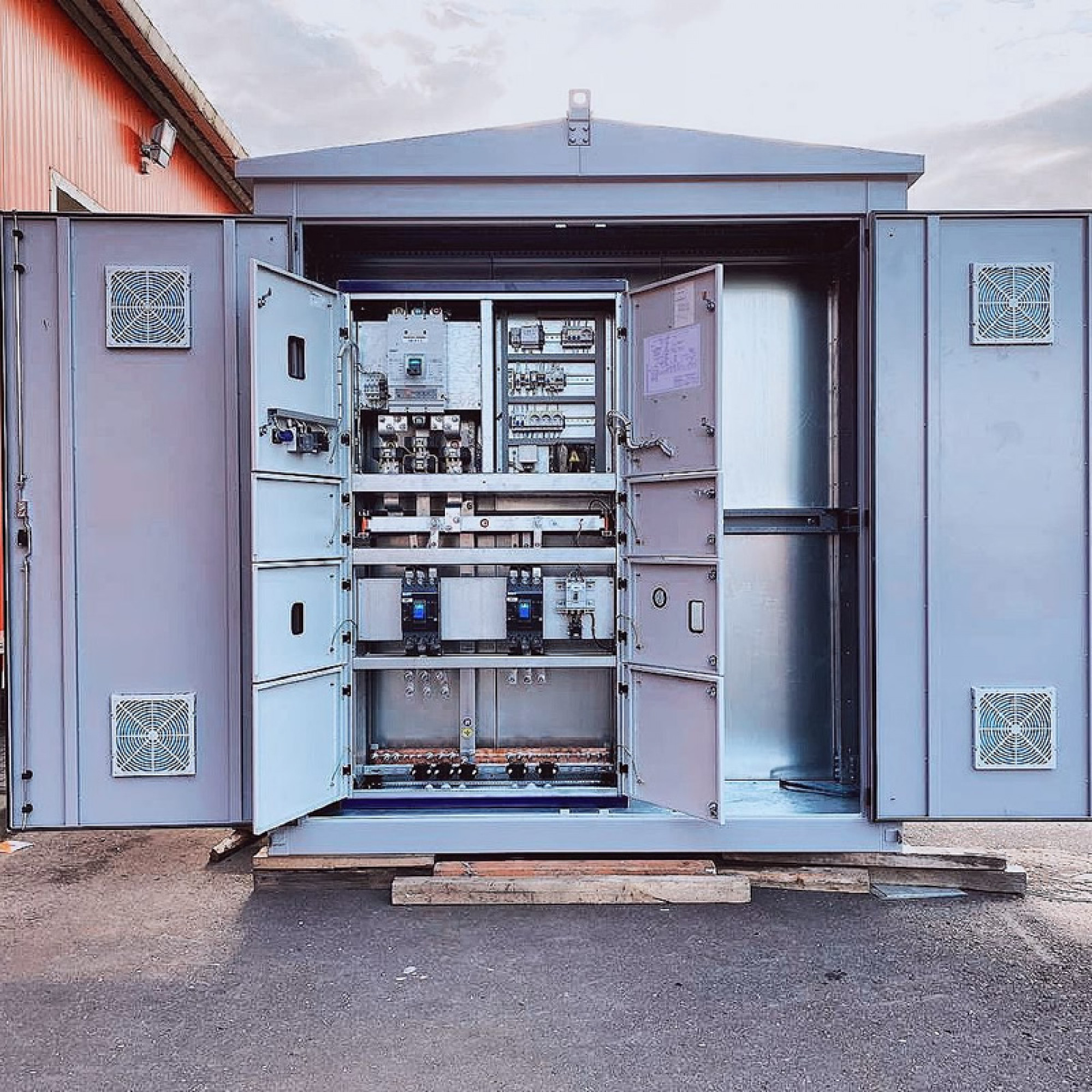

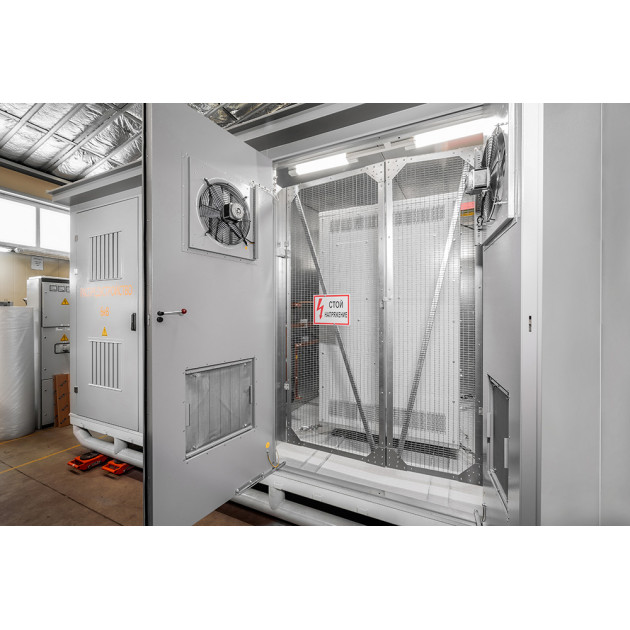

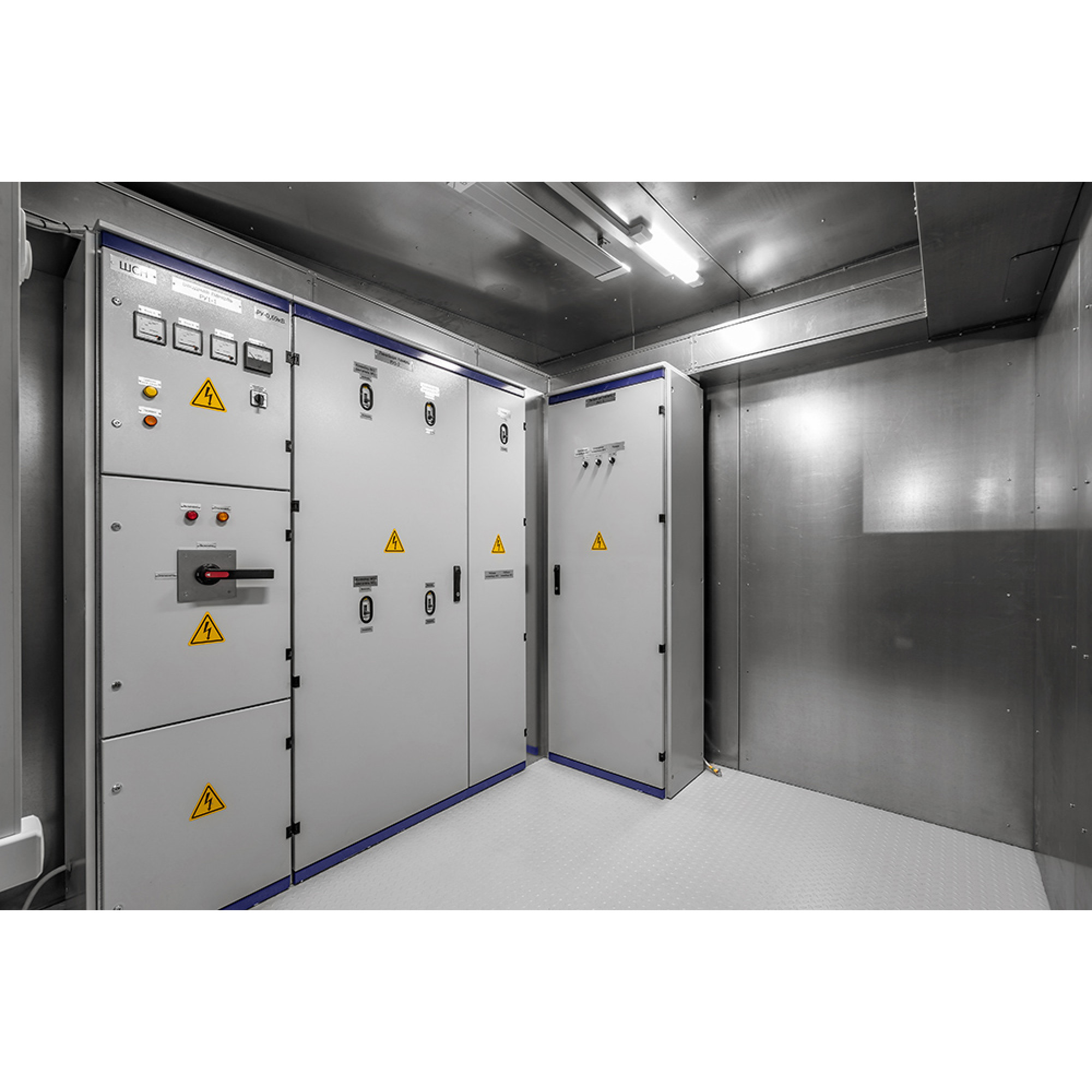

Примеры наших КТП
Комплектные трансформаторные подстанции от компании CHINT
Комплектные трансформаторные подстанции от компании CHINT являются комплексным решением. Они позволяют полностью закрыть потребности, скомплектовав готовую цепочку передачи электроэнергии от 10 кВ до 0,4 кВ. В ассортименте компании CHINT имеются КТП наружной и внутренней установки, низковольтные комплектные устройства (НКУ), трансформаторы напряжения, вводные автоматы, устройства релейной защиты, различные коммутационные аппараты. Это позволяет нам предлагать готовые решения под различные задачи на основе компонентов CHINT.
Обзор КРУ моноблочного типа (RMU) и компании CHINT
О компании CHINT
CHINT — один из ведущих производителей электротехнической продукции. Компания реализует сложные решения в сфере промышленной автоматизации, например оборудование для аэропортов и теплоэлектростанций, и создаёт более простые приборы: предохранители, рубильники, выключатели.
В 2019 году журнал Forbes включил CHINT в список крупнейших компаний мира Global 2 000.
