Задача:
Изготовить шкаф автоматического ввода резерва номинальной мощностью 100A. Подготовить его для всесезонной эксплуатации на открытом воздухе. Исходные данные по источникам питания на объекте: два независимых сетевых ввода и дизель-генераторная установка.
Решение:
Для решения подобных задач у нас имеются типовые шкафы АВР на 3 ввода. Конкретно в этом проекте использован шкаф АВР 100A на 3 ввода. Он поддерживает работу с тремя независимыми источниками питания - Сеть/Сеть/ДГУ. Металлокорпус шкафа имеет навесное исполнение. Для защиты металла от коррозии используется порошковая краска. Светосигнальная индикация и элементы управления вынесены на внешнюю сторону дверцы.

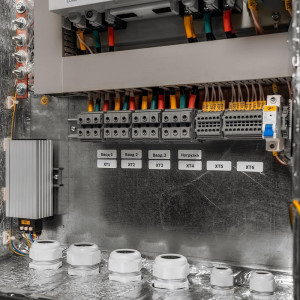

Стандартный проект со степенью защиты IP31 не подходил по требованиям эксплуатации. Было принято решение утеплить стены, дно и потолок шкафа теплоизоляционным материалом. Также внутри шкафа установлена система обогрева для предотвращения образования конденсата. В результате удалось добиться климатического исполнения У2. Оно позволяет эксплуатировать шкаф АВР в районах с умеренным климатом при температуре от -45 до +40 градусов. Допускается эксплуатация шкафа в неотапливаемых помещениях со свободным доступом воздуха или под навесом.

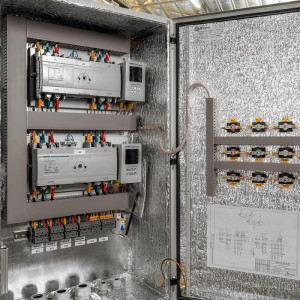

Основу конструкции составляют два моноблочных АВР CHINT серии NZ7. Они способны обеспечивать не только переключение с основного ввода на резервный с самовозвратом, но и поддерживать режим работы двух равнозначных вводов. Моноблоки CHINT NZ7-125S/3P 100А обладают широким функционалом. Они позволяют настраивать режимы работы и скорость срабатывания, а также защищают сеть и потребителей электроэнергии от токов КЗ, повышенного и пониженного напряжения. Механизм механической блокировки исключает одновременное включение обоих вводов.
Одной из наиболее важных особенностей для данного проекта была возможность использования АВР CHINT серии NZ7 в качестве пускового механизма для запуска резервной дизель-генераторной установки. При отсутствии напряжения на обоих сетевых вводах моноблочный АВР самостоятельно подает сигнал на запуск ДГУ. А возможность настраивать время срабатывания позволяет подключать нагрузку не сразу, а только после выхода ДГУ на рабочую мощность. Благодаря этому удается избежать просадки напряжения и прочих негативных явлений в момент пуска.
