Задача:
Создать надежную скелетную основу (металлический корпус) для последующей сборки и размещения внутри нее системы бесперебойного питания: ИБП, батарейный шкаф с АВКБ, шкаф сервисного байпаса, кабели. Заданные размеры составляют 3020х2020х2400 мм. Помимо надежности металлоконструкция должна отвечать требованиям всепогодной наружной эксплуатации.
Решение:
Благодаря наличию разнообразных типовых проектов, было найдено быстрое решение - металлический корпус серии PPS2. Это комплексное решение, которое позволяет размещать всевозможное электротехническое оборудование вне стационарных зданий. В частности, внутри металлокорпуса PPS2 могут быть установлены ВРУ, ГРЩ, АВР, АУКРМ, ИБП, батарейные шкафы, шкафы телемеханики и прочее электрощитовое оборудование.
Корпус характеризуется утепленной модификацией и имеет габариты 3020х2020х2400 мм. Для утепления стен, пола, потолка и дверей использовано теплоизоляционное базальтовое волокно. Плотность волокна составляет 27 кг/м3. Толщина стен составляет 70 мм, а толщина пола и потолка - 80 мм. Утепленная модификация корпуса позволяет защитить от воздействия низких температур электрооборудование и его компоненты в условиях эксплуатации на открытом воздухе или в неотапливаемых помещениях. Также металлокорпус PPS2 обеспечивает защиту от климатических осадков, несанкционированного доступа и вандализма.

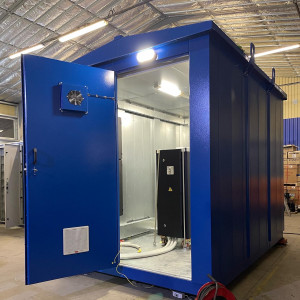

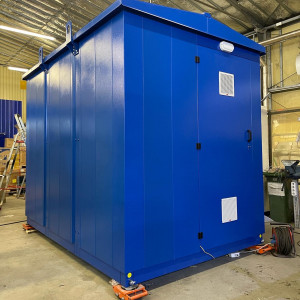

Конструкция представляет собой металлический каркас из профильной трубы. Для внешней и внутренней обшивки использовались листы оцинкованной стали различной толщины:
- Каркас - 2,5 мм;
- Наружная обшивка - 2,0 мм;
- Углы и дверная коробка - 2,0 мм;
- Внешняя наружная обшивка - 1,5 мм;
- Внутренняя обшивка - 1,2 мм;
- Двери - 1,5 мм;
- Пол - 2,0 мм;
- Крыша - 1,5 мм.
На металлические элементы нанесено антикоррозийное покрытие. Внешняя поверхность крыши покрыта гидроизоляционной полимерной мастикой, именуемой также "жидкой резиной". Окраска корпуса соответствует цвету RAL7004 - это сигнальный серый.
