АВР для генератора до 80 кВА / до 64 кВт, 125 А, 4 полюса, с автозапуском на базе CHINT NXZ, артикул АВР-Б-125-2-1GEN.
Шкаф автоматического ввода резерва предназначен для подключения трехфазного резервного генератора и автоматического переключения нагрузки с основного ввода на резервный источник питания при пропадании, понижении или повышении напряжения в сети.
В основе решения используется блок АВР CHINT NXZ-125/4A 125A. Это моноблочное коммутационное устройство автоматического ввода резерва на номинальный ток 125 А для трехфазных сетей 400 В. Исполнение на 4 полюса обеспечивает коммутацию трех фаз и нейтрали, что особенно важно при работе с генератором: разрыв нейтрали помогает исключить нежелательную связь нулевых проводников разных источников питания и повысить безопасность резервного электроснабжения.
АВР 125 А соответствует полной мощности около 86 кВА при трехфазном напряжении 400 В. На практике рекомендуется применять шкаф для ДГУ до 80 кВА или до 64 кВт при cosφ = 0,8, чтобы сохранить запас по току и учесть пусковые нагрузки подключенного оборудования.
Важно: моноблок CHINT NXZ выполняет функцию автоматического переключения между основным и резервным источником питания. Он не является автоматическим выключателем защиты отходящей линии от перегрузки и короткого замыкания. Необходимые защитные аппараты должны устанавливаться отдельно в соответствии с проектом, параметрами генератора, сечением кабелей и характеристиками подключенной нагрузки.
Назначение
Шкаф АВР применяется для автоматизации резервного электроснабжения частных домов, коттеджей, небольших производственных объектов, складов, магазинов, офисных зданий, инженерных систем, насосного оборудования, вентиляции, автоматики и других потребителей, где требуется автоматический переход на питание от генератора при аварии основного ввода.
Принцип работы
- АВР контролирует наличие и качество напряжения на основном вводе.
- При нарушении параметров сети формирует команду на запуск резервного генератора.
- После выхода генератора на рабочий режим переключает нагрузку на резервный источник питания.
- После восстановления напряжения на основном вводе выполняет обратное переключение нагрузки на сеть.
- После возврата на основной ввод формирует команду остановки генератора.
Основные преимущества
- Решение на базе моноблочного АВР CHINT NXZ.
- Номинальный ток 125 А для трехфазной сети 400 В.
- Подходит для генераторов до 80 кВА / до 64 кВт при cosφ = 0,8.
- 4-полюсное исполнение с коммутацией нейтрали.
- Работа по схеме «сеть — генератор».
- Подача сигнала на запуск и останов генератора.
- Контроль основного и резервного источника питания.
- Переключение при обрыве фазы, пониженном или повышенном напряжении.
- Автоматический и ручной режимы управления.
- Отключенное положение для обслуживания.
- Регулируемые задержки переключения и возврата.
- Более простая и экономичная схема по сравнению со шкафами АВР на контакторах или автоматах с моторными приводами.
Технические особенности CHINT NXZ-125/4A 125A
- Номинальный ток: 125 А.
- Количество полюсов: 4.
- Номинальное напряжение: 400 В AC, 50 Гц.
- Номинальное напряжение изоляции: 800 В AC.
- Категория применения: AC-33B.
- Рабочее время переключения контактов: 1,2 с ±10%.
- Общая износостойкость: до 8500 циклов ВО.
- Электрическая износостойкость: до 1500 циклов ВО.
- Габаритные размеры блока NXZ-125: 245×130×126 мм.
Режимы работы
-
Автоматический режим: устройство контролирует параметры основного и резервного источника питания и выполняет переключение при аварии сети.
-
Режим «сеть — генератор»: используется для работы с резервной ДГУ, запуска генератора и последующего переключения нагрузки на резервный ввод.
-
Автоматический возврат: после восстановления основного питания АВР возвращает нагрузку на сеть и переводит генератор в режим ожидания.
-
Ручной режим: позволяет оператору выполнить переключение вручную при проверке, пусконаладке или обслуживании.
-
Отключенное положение: оба ввода могут быть отключены для безопасного обслуживания оборудования.
Настройки
- Граница пониженного напряжения основного источника.
- Граница повышенного напряжения основного источника.
- Контроль параметров резервного источника питания.
- Задержка переключения на резервный источник: 0–300 с.
- Задержка возврата на основной источник: 0–300 с.
- Задержка запуска генератора: 0–300 с.
- Задержка перехода генератора в режим ожидания: 0–300 с.
Состав оборудования
-

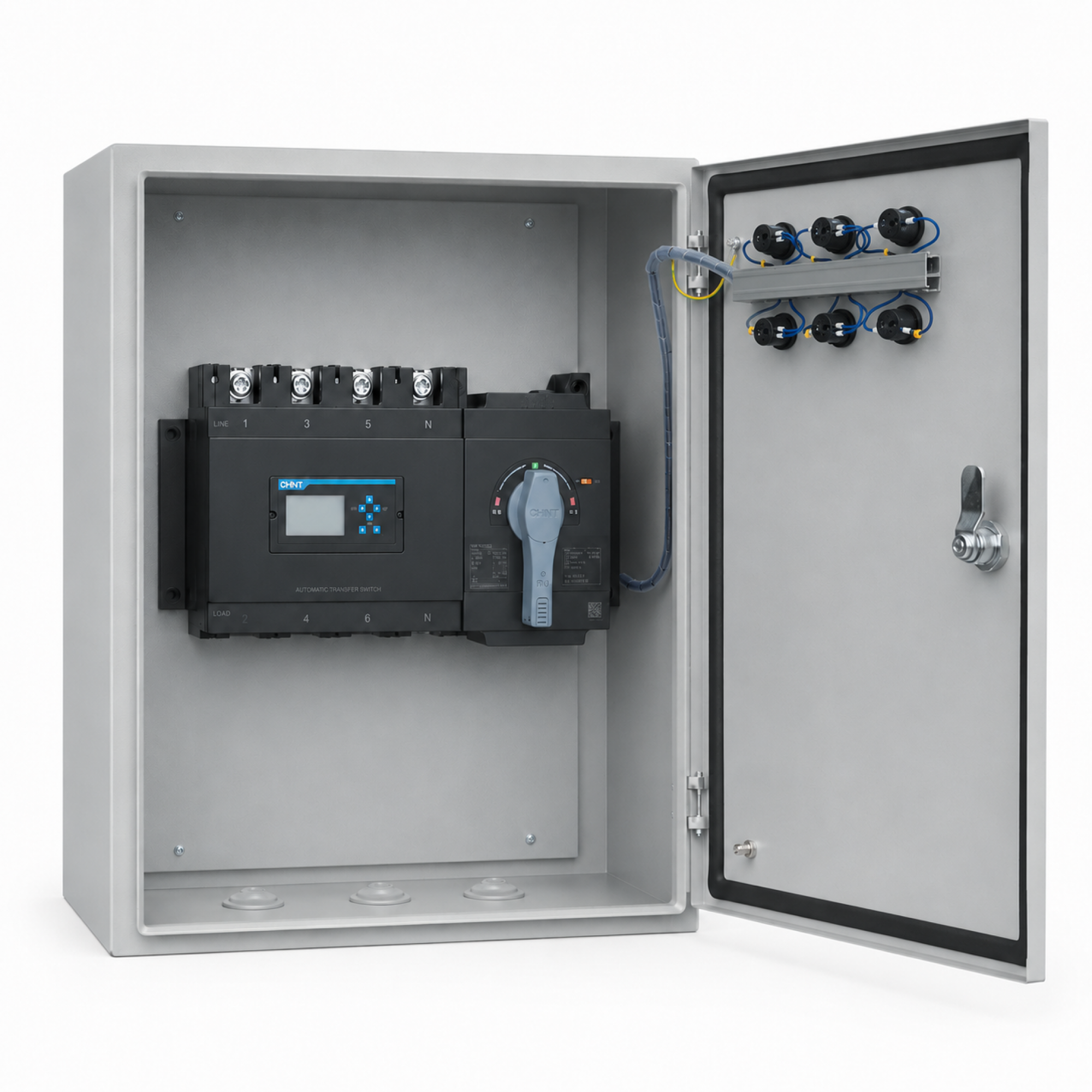

Блок АВР CHINT NXZ-125/4A 125A — 1 шт.
- Навесной металлический щит с монтажной панелью 800×600×300 мм, IP31 — 1 шт.
- Внутренний монтаж силовых и сигнальных цепей.
- Подготовка к подключению основного ввода, генератора и нагрузки.
Опционально можно установить
- Вводной автоматический выключатель для основного ввода.
- Автоматический выключатель для ввода от генератора.
- Автоматический выключатель или рубильник на отходящую линию нагрузки.
- Зарядное устройство для аккумулятора генератора 12/24 В.
- Источник бесперебойного питания для цепей управления.
- Контроллер ДГУ Datakom, Deep Sea, SmartGen или аналогичный.
- Устройство защиты от импульсных перенапряжений.
- Счетчик электроэнергии.
- Измерительные трансформаторы тока.
- Индикацию наличия основного и резервного питания на двери шкафа.
- Комплект обогрева шкафа для уличного исполнения.
- Дополнительные клеммы для удобного подключения жесткого кабеля.
Что важно учитывать при подключении
- Основной ввод и ввод от генератора подключаются сверху устройства АВР.
- Нагрузка подключается снизу устройства АВР.
- При подключении необходимо соблюдать правильное чередование фаз и подключение проводника N.
- Защита от перегрузки и короткого замыкания должна быть реализована внешними защитными аппаратами.
- Сечения кабелей, номиналы автоматических выключателей и схема заземления подбираются по проекту.
- Подключение к генератору выполняется через цепи дистанционного запуска/остановки, если они предусмотрены контроллером ДГУ.
- Монтаж и пусконаладку должен выполнять квалифицированный электротехнический персонал.
Шкаф АВР на базе CHINT NXZ-125/4A 125A — это надежное и экономичное решение для автоматического резервирования питания от трехфазного генератора. За счет применения моноблочного АВР шкаф занимает меньше места, имеет понятную схему подключения и сохраняет только необходимые функции: контроль источников, запуск генератора и безопасное переключение нагрузки между сетью и резервным вводом.
