АВР для генератора 30–40 кВА, 63 А, 4 полюса, с автозапуском, артикул АВР-Б-63-2-1GEN.
Шкаф автоматического ввода резерва предназначен для подключения трехфазного резервного генератора и автоматического переключения нагрузки с основного ввода на резервный источник питания при пропадании, понижении или повышении напряжения в сети.
В основе решения используется устройство автоматического ввода резерва CHINT NXZB-63H/4C 63A D63. Это компактный 4-полюсный АВР на номинальный ток 63 А для трехфазных сетей 400 В. Исполнение на 4 полюса обеспечивает коммутацию трех фаз и нейтрали, что особенно важно при работе с генератором: разрыв нейтрали помогает исключить нежелательную связь нулевых проводников разных источников питания и повысить безопасность работы резервного электроснабжения.
АВР подходит для генераторов мощностью до 40 кВА по полной мощности. На практике рекомендуется применять его для ДГУ до 30–40 кВА или до 24–32 кВт при cosφ = 0,8, чтобы сохранить запас по току и учесть пусковые нагрузки подключенного оборудования.
Назначение
Шкаф АВР используется для автоматизации работы резервного генератора в частных домах, коттеджах, небольших производственных помещениях, магазинах, складах, офисах, инженерных системах и других объектах, где требуется автоматическое восстановление электроснабжения при аварии основного ввода.
Принцип работы
- АВР контролирует наличие и качество напряжения на основном вводе.
- При аварии основного питания подает сигнал на запуск генератора.
- После выхода генератора на рабочий режим переключает нагрузку на резервный источник.
- После восстановления основного питания возвращает нагрузку на основной ввод.
- После возврата на сеть подает команду на останов генератора.
Основные преимущества
- Компактное решение на базе моноблочного АВР CHINT NXZB.
- Номинальный ток 63 А для трехфазной сети 400 В.
- 4-полюсное исполнение с коммутацией нейтрали.
- Работа по схеме «сеть — генератор».
- Автоматический и ручной режимы переключения.
- Контроль пониженного и повышенного напряжения.
- Контроль обрыва фазы.
- Регулируемые задержки переключения, возврата, запуска и остановки генератора.
- Возможность блокировки в отключенном положении при обслуживании.
- Более доступная стоимость по сравнению со шкафами АВР на контакторах или автоматах с моторными приводами.
Технические особенности CHINT NXZB-63H/4C 63A D63
- Номинальный ток: 63 А.
- Количество полюсов: 4.
- Номинальное напряжение: 400 В AC.
- Категория применения: AC-33B.
- Кривая срабатывания: D.
- Предельная отключающая способность Icu: 17 кА.
- Рабочая отключающая способность Ics: 10 кА.
- Электрическая износостойкость: до 3000 циклов ВО.
- Общая износостойкость: до 10 000 циклов ВО.
- Рабочее время переключения контактов: 1,4 с ±10%.
Режимы работы
-
Автоматический режим: устройство самостоятельно контролирует основной и резервный источник питания и выполняет переключение при аварии сети.
-
Режим «сеть — генератор»: используется для работы с резервной ДГУ и подачи сигнала на запуск/останов генератора.
-
Ручной режим: позволяет оператору выполнить переключение вручную при пусконаладке, проверке или обслуживании.
-
Отключенное положение: оба ввода могут быть отключены для безопасного обслуживания оборудования.
Настройки
- Граница пониженного напряжения: 160–200 В.
- Граница повышенного напряжения: 240–290 В.
- Задержка переключения на резервный источник: 0–180 с.
- Задержка возврата на основной источник: 0–180 с.
- Задержка запуска генератора: 0–180 с.
- Задержка перехода генератора в режим ожидания: 0–180 с.
Состав оборудования
Опционально можно установить
- Зарядное устройство для аккумулятора генератора 12/24 В.
- Источник бесперебойного питания для цепей управления.
- Контроллер ДГУ Datakom, Deep Sea, SmartGen или аналогичный.
- Устройство защиты от импульсных перенапряжений.
- Счетчик электроэнергии.
- Измерительные трансформаторы тока.
- Индикацию наличия основного и резервного питания на двери шкафа.
- Комплект обогрева шкафа для уличного исполнения.
- Дополнительные клеммы для удобного подключения жесткого кабеля.
Что важно учитывать при подключении

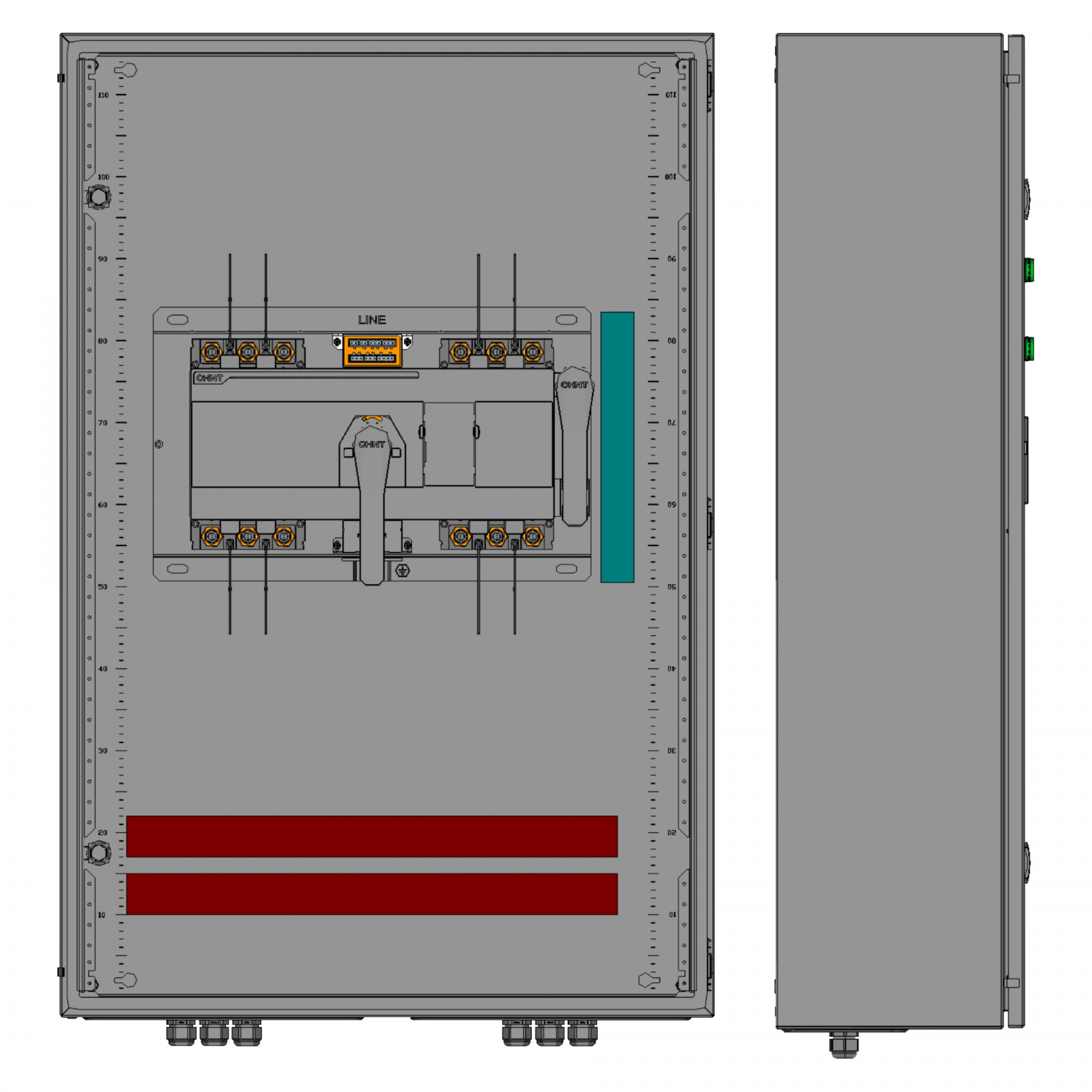

- Основной ввод и ввод от генератора подключаются сверху устройства АВР.
- Нагрузка подключается снизу устройства АВР.
- При подключении необходимо соблюдать правильное чередование фаз и подключение проводника N.
- Сечение медного кабеля для тока 63 А рекомендуется принимать не менее 16 мм², если иное не определено проектом.
- Подбор защитных аппаратов, сечений кабелей и схемы заземления должен выполняться по проекту с учетом параметров генератора и подключенной нагрузки.
- Монтаж и пусконаладку должен выполнять квалифицированный электротехнический персонал.
Шкаф АВР на базе CHINT NXZB-63H/4C 63A D63 — это компактное и экономичное решение для автоматического резервирования питания от трехфазного генератора. При необходимости состав шкафа может быть адаптирован под конкретную однолинейную схему, мощность ДГУ, тип кабельного подключения и требования объекта.
