Мы привыкли, что электричество просто есть. Оно питает всё — от заводских станков до компьютеров в офисе. Но у этой привычной энергии есть и оборотная сторона — скрытые неисправности, которые не видны глазу, но бьют по самому дорогому: оборудованию. Речь идёт о токах утечки на землю — невидимом враге дорогостоящего оборудования.
Призрак в машине: что такое утечка тока

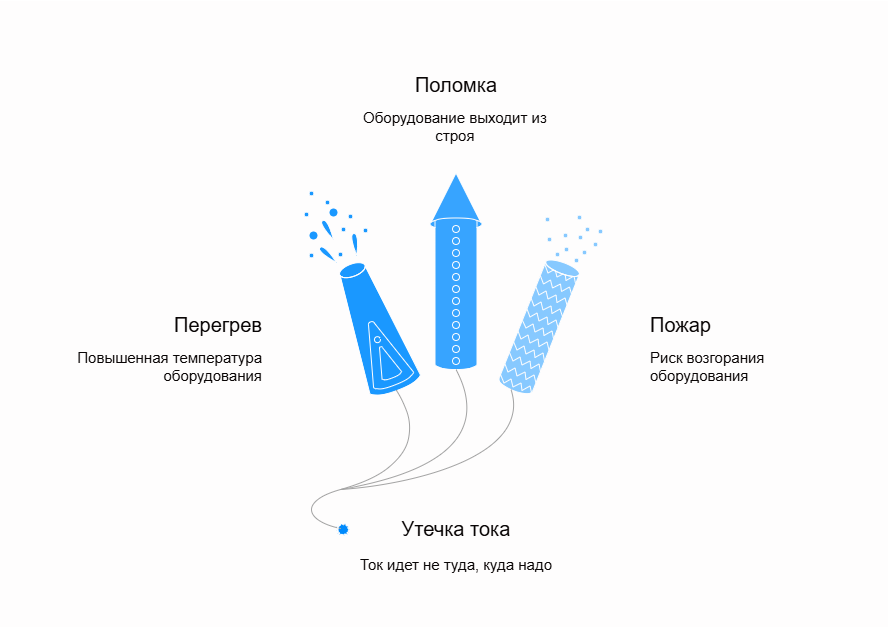

Что вообще такое «утечка на землю»? Если просто, это когда ток начинает идти не туда, куда должен. Например, из-за треснувшей изоляции провода он попадает на металлический корпус прибора. Это как маленькая дырка в шланге: вроде бы капает по чуть-чуть, но за день набегает целая лужа. В мире электрики такая «лужа» может стать причиной перегрева, поломки и даже пожара. Интересно, что именно с таких вот мелких утечек часто начинаются крупные аварии и короткие замыкания.
Почему же обычный «автомат» в щитке не помогает? Всё просто: он рассчитан на большие токи перегрузки или короткого замыкания. А ток утечки для него — мелочь, которую он не видит. Но этой «мелочи» хватает, чтобы медленно, но верно выводить из строя дорогое оборудование, приводя к простоям и убыткам.
Бесшумный страж: как работает F200
Именно для борьбы с этой невидимой угрозой и были созданы устройства защиты оборудования от замыкания на землю. Устройства серии F200 от ABB — это, по сути, высокоточные стражи, которые непрерывно следят за балансом тока в электрической цепи.

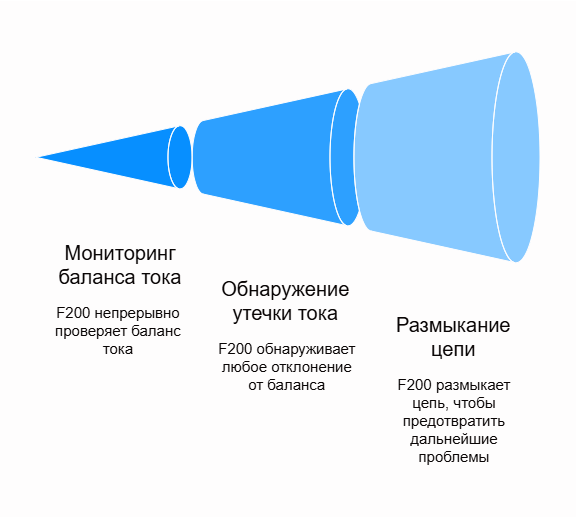

Принцип их работы удивительно изящен. Внутри каждого устройства F200 находится специальный тороидальный трансформатор, который охватывает все токоведущие проводники. Представьте себе весы: сколько тока «ушло» по одному проводу, столько же должно «вернуться» по другому. F200 постоянно взвешивает этот баланс.
Как только появляется утечка, равновесие нарушается — часть тока ушла мимо «весов». Устройство тут же это замечает и размыкает цепь. Самое интересное, что ему для работы не нужна розетка или батарейки — энергию для срабатывания оно берёт из самой утечки. А для спокойствия инженера на корпусе есть кнопка «Тест», чтобы проверить работоспособность в любой момент.

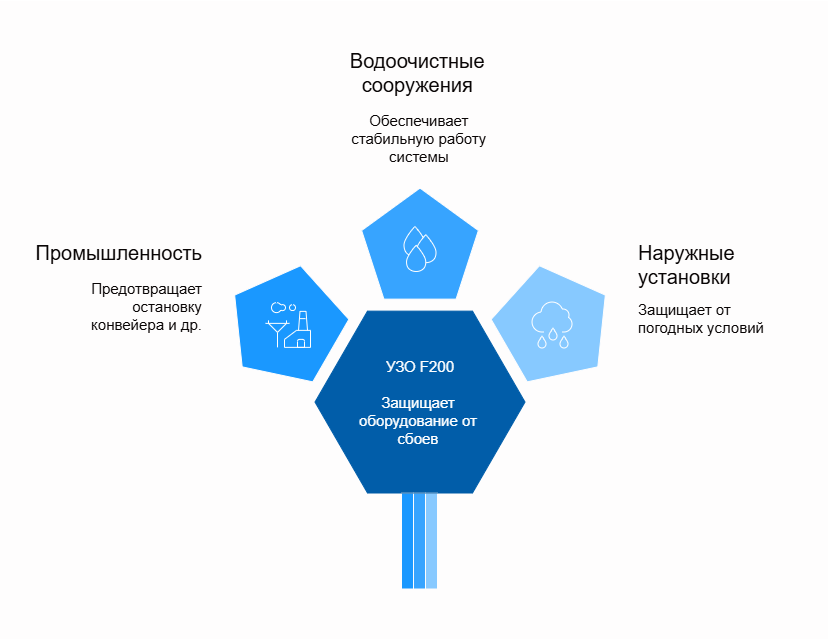

Где особенно важна такая защита
Хотя такая защита полезна везде, есть места, где без неё просто не обойтись. Там, где цена ошибки измеряется не только в рублях, но и в часах простоя.
Промышленность и производство. Возьмём, к примеру, завод. Нефтегазовый, фармацевтический — неважно. Остановка конвейера из-за сгоревшей электроники — это всегда катастрофа и убытки. УЗО F200 здесь — как хороший сторож, который не даст мелкой неисправности перерасти в большую проблему.
Водоочистные сооружения. Или, скажем, водоочистные станции. Вода и электричество — опасное соседство. Повышенная влажность увеличивает риск пробоя изоляции, а значит, и поломки насосов. Здесь защита оборудования — это залог стабильной работы всей системы.
Наружные установки. Даже на улице. Системы обогрева труб или ирригационные насосы постоянно подвергаются воздействию погоды. Неудивительно, что электрические нормы прямо требуют устанавливать для них защиту от утечек.
Получается, что любое оборудование, работающее в сложных условиях или на открытом воздухе, просто нуждается в таком «телохранителе».
F200: больше, чем просто УЗО

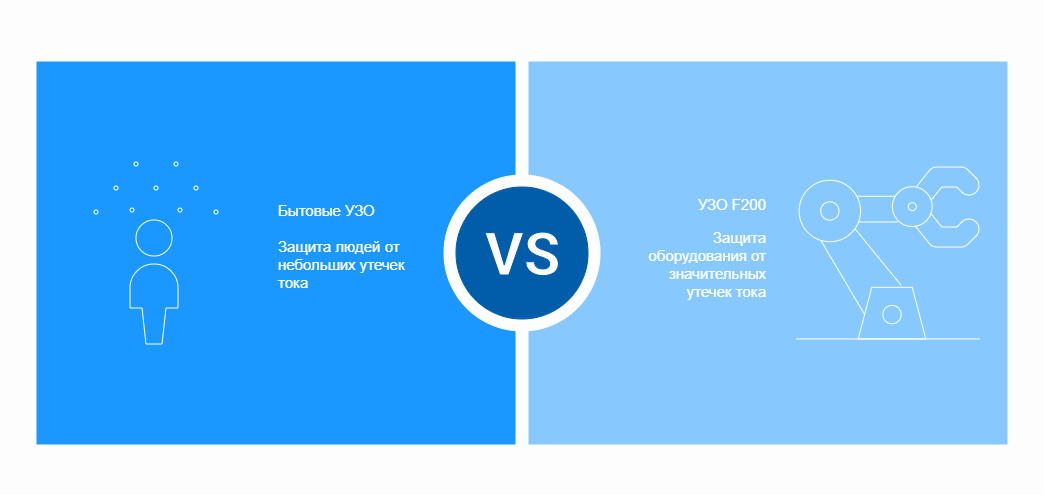

Не стоит путать F200 с бытовыми УЗО, которые стоят в ванных. Те устройства — «спасатели» для людей, они реагируют на крошечные токи в 5 мА и выше. F200 — это «телохранитель» для техники. Его задача — не бить тревогу по пустякам из-за фоновых помех, а сработать тогда, когда утечка становится опасной именно для оборудования (от 30 мА и выше).
Серия F200 соответствует международному стандарту UL 1053 и предлагает различные типы устройств для разных задач.
Тип AC — базовый, для обычных сетей с переменным током.
Тип A — более продвинутый, он «видит» и пульсирующие токи от блоков питания или частотных приводов.
А есть и совсем «умные» версии: A-APR — для шумных сетей, где много помех, или A-Selective — с задержкой, чтобы в больших системах отключался только нужный участок.
В конечном счёте, правильно подобранное УЗО — это не просто дополнительный «автомат» в щитке. Это часть умного подхода к эксплуатации, где предотвратить аварию всегда дешевле, чем устранять её последствия. И в мире, где всё завязано на электронике, такая предусмотрительность дорогого стоит.
